Herkunftsort:
China
Markenname:
JWIM
Modellnummer:
CC300-2-2

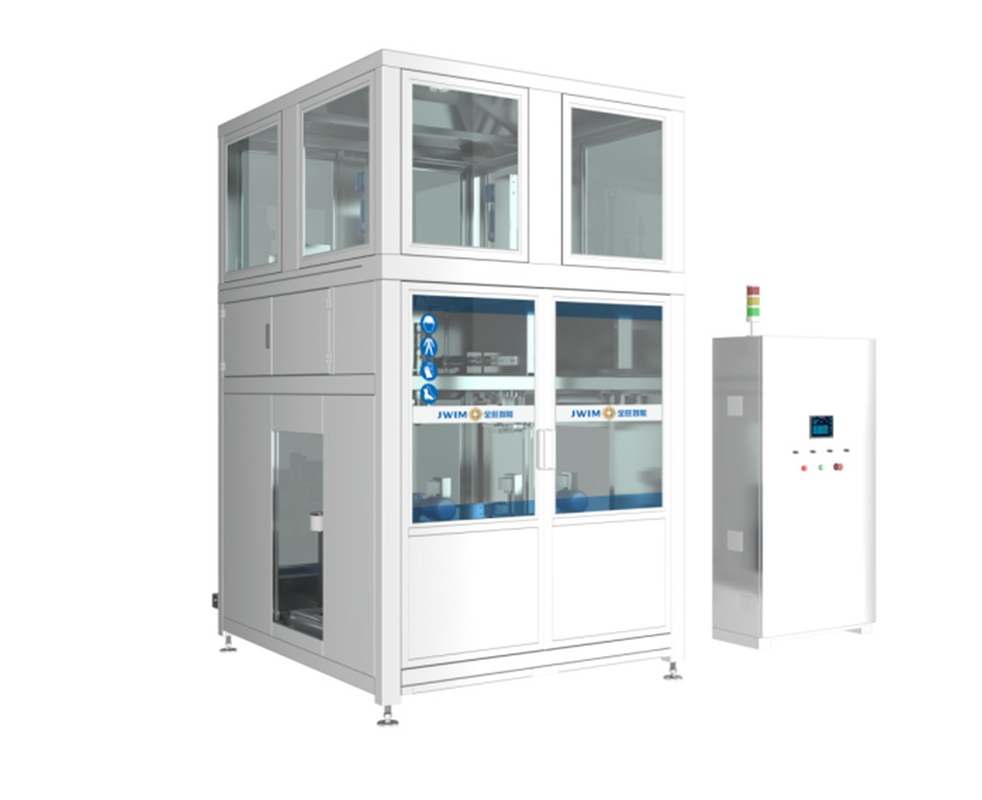

CC300-2-2 Füllmaschine mit festem Gewicht
1.Einleitung
CC300-2-2 Festgewichts-Füllmaschine verwendet das Wiegen, um die aktuelle Füllmenge in Echtzeit zu überwachen und dem Steuergerät Feedback zu geben,die nach den festgelegten Daten schnelle und langsame Befüllungssteuerungssignale ausgibt, um eine schnelle und genaue Befüllung großer Behälter zu erreichen. Es kann die Bedürfnisse einer Vielzahl von Flüssigkeit automatische Füllung sowohl mit und ohne Schaumstoff erfüllen.
2.Ausfüllung des Behälters
Schließbare Stahltrommeln mit kleiner Öffnung GB/T325.5-2015
B-Typ KunststofftrommelnGB18191-2008
3.Technische Parameter
| 1 | Durchmesser der Öffnung des Behälters | Φ55 bis 65 mm |
| 2 | Durchmesser des Behälters |
Siehe Informationstabelle für die Befüllung von Behältern. *Kann Anpassungen akzeptieren. |
| 3 | Füllbereich |
200 L
|
| 4 | Abteilungswert | 100 g |
| 5 | Füllgenauigkeit |
±0,1% *1
|
| 6 | Kapazität |
40-45 Trommeln/Stunde ((200L) *2
|
| 7 | Produktzufuhrhöhe | 2198 mm |
| 8 | Luftdruck | 0.6-0.8MPa |
| 9 | Stromquelle | ¥380V 50Hz/3KW |
| 10 | Außendimension | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| 11 | Gewicht | Ungefähr 1200 Kilo. |
*1 Die markierte Genauigkeit ist die Genauigkeit der Wassertests vor dem Verlassen der Fabrik.
Die tatsächliche Füllgenauigkeit unterscheidet sich aufgrund des Einflusses der Viskosität, Temperatur, Eingangsdruckstabilität und anderer Feldbedingungen des Kundenmaterials.
*2 Die gekennzeichnete Kapazität basiert auf der Prüfkapazität mit Wasser, bevor die Ausrüstung die Fabrik verlässt.
Die tatsächliche Füllgeschwindigkeit ist auf den Druck und die Durchflussrate der vor Ort eingehenden Rohrleitungen des Kunden zurückzuführen.
Die Viskosität des Materials und die Schaumfaktoren sind unterschiedlich.Der Unterschied in den Konfigurationsanforderungen wie Oberflächenfüllung und Unterflächenfüllung und Bodenfüllung wirkt sich auch auf die tatsächliche Produktionskapazität aus.
4.Zuteilung
| - Nein. Ich weiß nicht. | Name | Marke |
| 1 | Gewichtungssystem | METTLER TOLEDO |
| 2 | PLC | Schneider |
| 3 | HMI | Schneider |
| 4 | Inverter | Schneider |
| 5 | Zählsensor | Krank |
| 6 | Näherungsschalter | Schneider |
| 7 | Druckmessgerät | SMC |
| 8 | Zylinder | Luft-TAC |
| 9 | Elektromagnetische Ventile | FTEC |
| 10 | Schaltfläche | Schneider |
| 11 | Alarmlicht | Schneider |
| 12 | Schaltkreisbrecher | Schneider |
5.WArbeitsprozess
Manuelle Platzierung der Trommel Automatische Trommelzufuhr Automatisches Entladen der Kappe Automatisches Gewichtsfüllen Automatisches Abdecken Automatisches Entladen der Trommel (Anmerkung: Nach dem Entladen der KappeDie Kappe ist bereit in der Kappenstation durch den Kappenförderer).
6. Merkmale
6.1Trommelzufuhr, Trommelspaltung und Trommelrückhaltungsmechanismus,nimmt Zylinder auf beiden Seiten, um den Verbindungsstabmechanismus zu drücken, um eine genaue und feste Trommelteilung und einen Eimerrückhaltmechanismus für leere Trommel zu erreichenWenn die Füllung abgeschlossen ist, wenn die volle Trommel zur nächsten Station transportiert wird, wird der Eimerhaltszylinder abgezogen und der leere Eimer in die Füllmaschine eingegeben.

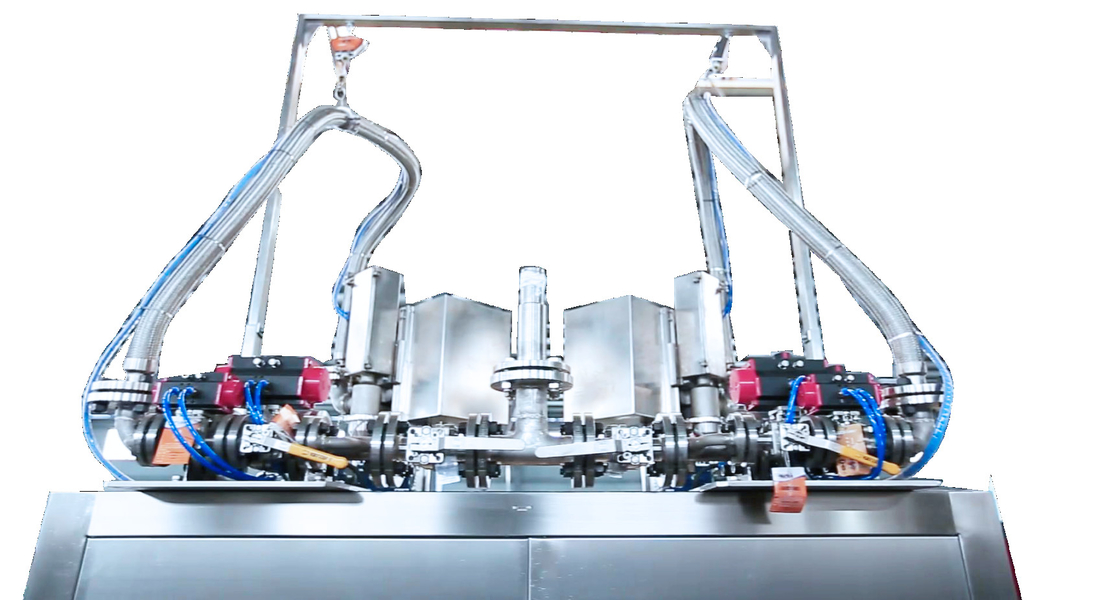

6.2 Zwei leere Trommeln kommen als Einheit in die integrierte Maschine. Die Trommeln werden durch die Walze platziert, automatisches Entladen der Kappe, die Fülldüse zielt automatisch auf die Trommelöffnung ab, die Fülldüse geht nach unten,Die Düse geht nach dem Füllen nach oben, automatische Abdeckung, die gefüllte Trommel geht aus und in die leere Trommel.
6.3Automatische Kappenentladung und -verschluss: Es kann automatische Kappenentladung und -verschluss an die Trommeln durchführen. (Wasserdichte Kappe sollte manuell gehandhabt werden)
6.4Mit einem Fülldüsentauchmechanismus kann es sowohl auf als auch unter der Flüssigkeitsoberfläche gefüllt werden,geeignet für die Füllung von Produkten ohne Schaum oder leicht Schaum.
6.5 Hohe Präzision: Gewichtungsfüllung (US Mettler Toledo Weighing Sensor), um eine hohe Füllgenauigkeit zu gewährleisten.

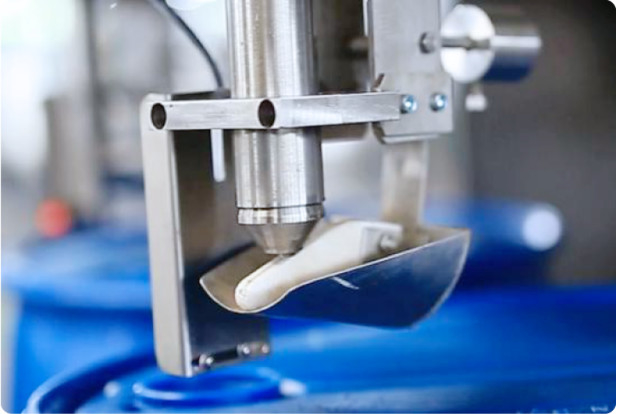

6.6 Der Füllkopf ist mit einem rotierenden Flüssigkeitsbecher ausgestattet.Der Flüssigkeitsbecher sammelt das Restmaterial auf dem Füllkopf, um zu verhindern, dass das Produkt ausläuft und den Behälter kontaminiert..
6.7 Die Maschine bedient sich des France Schneider Control Systems zur Steuerung der Betriebstabilität.Im Vergleich zu verschiedenen Marken, die von anderen Herstellern verwendet werden, Frankreich Schneider Control System hat ein hohes Schutzniveau, stabile Zuverlässigkeit und Sicherheitsniveau, Lebensdauer, vor allem bei der Nachbewertung der passenden mehr Vorteile.
6.8 An der Oberseite der Maschine befindet sich ein Luftanschluss, der mit dem Luftausleitsystem des Kunden verbunden werden kann, um die Produktionsumgebung in der Werkstatt zu gewährleisten.
6.9 Mehrere Arbeitsstationen: Gemäß der langjährigen Markterfahrung kann die Maschine das Entladen, Abdecken und Füllen der Kappe trennen.Präzision und keine Abweichung.
7- Unterstützung und Dienstleistungen:
Unser technischer Support und unsere Dienstleistungen für die Pestizidfüllmaschine sind so konzipiert, dass sie unseren Kunden die umfassendste Unterstützung bieten.Unser Team von erfahrenen Ingenieuren und Technikern steht Ihnen zur Verfügung, um Ihnen bei der Installation zu helfen., Wartung, Fehlerbehebung und Reparatur.
Wir bieten interne Schulungen über den Betrieb und die Wartung der Maschine an, um sicherzustellen, dass unsere Kunden das Beste aus ihrem Kauf herausholen können.Wir bieten Online-Unterstützung über unsere Website, die häufig gestellte Fragen, Produkthandbücher und andere hilfreiche Ressourcen enthält.
Wenn Sie irgendwelche Fragen oder Bedenken bezüglich der Pestizid-Füllmaschine haben, ist unser Expertenteam zur Verfügung, um Ihnen zu helfen.und wir bemühen uns, den bestmöglichen technischen Support und Dienstleistungen zu bieten.
8Verpackung und Versand:
Die Pestizid-Füllmaschine wird in einer Kartonschachtel verpackt, um sie während des Versands zu schützen.
