System zur visuellen Inspektion von schwimmenden und schrägen Kappen

System zur visuellen Inspektion von schwimmenden und schrägen Kappen

1.Einleitung

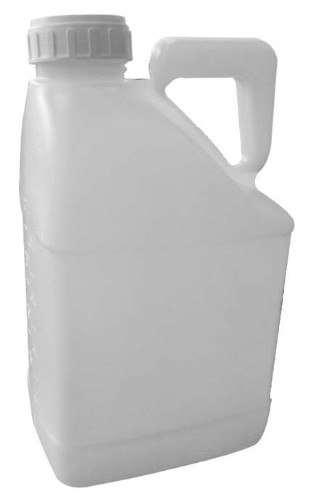

Dieses Projekt erkennt visuell, ob die Flaschenkappe fest und geneigt ist.

2. SSystementwurf

2.1 Verwandte Förderanforderungen

Die Inspektionsstation verlangt, dass die Kamera etwa 200 mm vom Flaschenverschluss entfernt ist.die visuelle Beleuchtung des Arbeitsplatzes muss stabil und ohne offensichtliche äußere Lichtstörungen sein;.

2.2 Visuelle Installationsstruktur

Die Vision-System-Software verwendet visionenspezifische Software für die Bildgewinnung und -verarbeitung in mehreren Threads.

Dann berechnet man die Differenz anhand der gewonnenen Positionsbeziehung.

Nachweisbild:

3.Hardware-Konfiguration

• Eine Basler 500W Graustufenkamera, GigE-Kamera Kommunikationsmethode
• 1 Satz Softwareplattform für die industrielle Kamera-Vision
• 1 Industrie-Ethernetkabel
• 1 500W-Pixel-Industrieobjektiv
• Ein Industriecomputer

4.Konfiguration der Software

• Das Prüfvorhaben umfasst alle Prüfvorschriften;
• Das Bildverarbeitungssoftware-System, das auf Basis von Hochleistungssprachen entwickelt wurde, hat mehrere Funktionen.Sie müssen nur die Feature-Vorlage des neuen Produkts zum Programm hinzufügen. Das Programm kann automatisch nach dem Erkennungsmodell des Produkts ohne Hinzufügen neuer Hardware die Erkennungsfunktionen wechseln;
• Der Erkennungs- und Verarbeitungszyklus jedes Fotos, das mit einer einzigen Kamera aufgenommen wurde, beträgt weniger als 300 ms.
