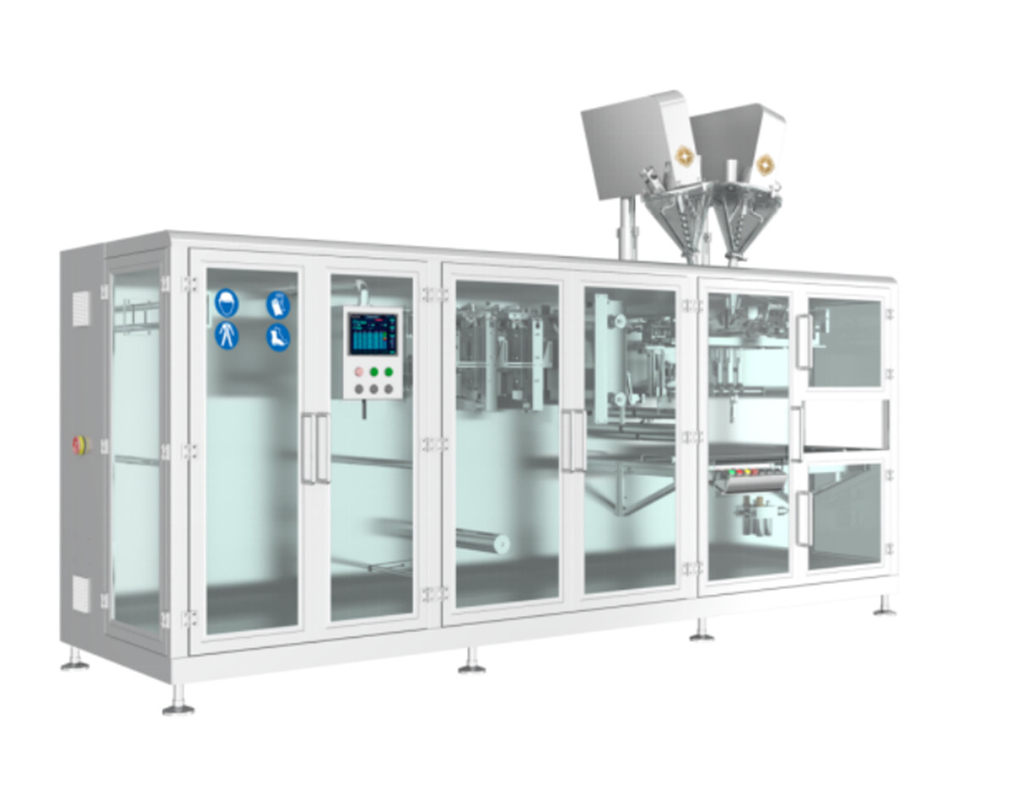

DXD-180D Ganz und garEineAußenkörperHHorizontalREinzigartigesFWissenschaftBAlterungMSchmerz
1Einführung

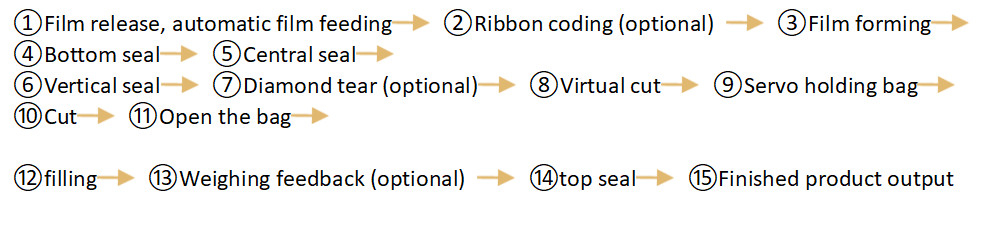

Diese Ausrüstung umfaßt motorisierte Filmentlassung, Beutelformung, Beutelbodenversiegelung, vertikale Versiegelung, Servo-Beutelziehung, Scheren, Beutelöffnung und -füllung, Beutelübertragung,Versiegelung der Taschenoberfläche und andere MechanismenDie koordinierte Wirkung jedes Mechanismus wird durch die von dem Motor angetriebenen Kammen auf der Spindel abgeschlossen, und das Positionssignal wird vom Encoder auf der Spindel zurückgegeben.Unter Programmierbarer Steuerung durch PLC, die Funktion des Filmwalzens→Taschenformens→Taschenherstellung→Füllung→Dichtung→Fertigprodukte transportieren, und schließlich das Kartonieren oder Kartonladen wird von Arbeitskräften durchgeführt.
Die Maschine verfügt über ein vernünftiges Design und ein neues Aussehen, nimmt eine Standard-Streifendichtung an und durch den Austausch der Füllmaschine kann die automatische Füllung verschiedener Materialien wie Pulver,GranulatDie gesamte Maschine besteht aus SUS304 Edelstahl, das eine gute Antikorrosionswirkung auf die ätzenden Materialien hat.Die Plexiglashülle verhindert, dass Staub ausläuft, die umweltfreundlicher und umweltfreundlicher ist.

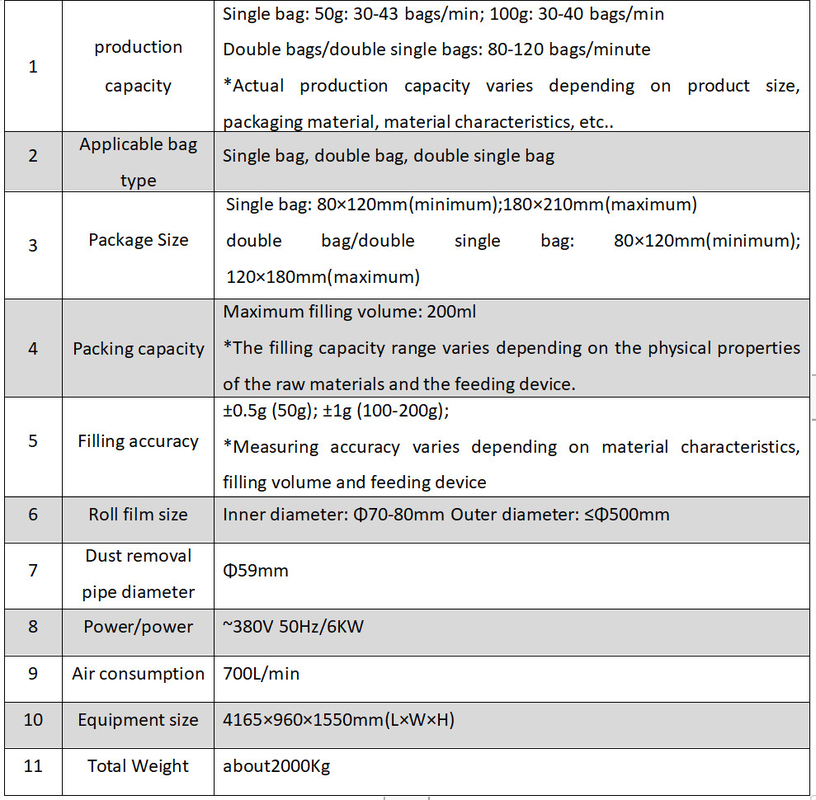

2. Technische Parameter
| 1 |
Produktionskapazität |
Einzelbeutel: 50g: 30-43 Beutel/min; 100g: 30-40 Beutel/min
Doppeltaschen/doppeltes Einzelsack: 80 bis 120 Tüten/Minute
*Die tatsächliche Produktionskapazität variiert je nach Produktgröße, Verpackungsmaterial, Materialmerkmalen usw.
|
| 2 |
Anwendbarer Beuteltyp |
Einzelbeutel, Doppelbeutel, Doppel Einzelbeutel |
| 3 |
Packungsgröße |
Einzelbeutel: 70×100 mm (Mindest); 180×210 mm (Maximum)
Doppeltasche/Doppeltasche: 70 × 100 mm (mindestens); 90 × 160 mm (höchstens)
|
| 4 |
Verpackungskapazität |
Höchstfüllmenge: 200 ml
*Die Füllkapazität variiert je nach den physikalischen Eigenschaften der Rohstoffe und der Zuführvorrichtung.
|
| 5 |
Füllgenauigkeit |
±0,5 g (50 g); ±1 g (100-200 g);
*Die Messgenauigkeit hängt von den Eigenschaften des Materials, dem Füllvolumen und dem Zuführgerät ab
|
| 6 |
Rollenfolie |
Innerer Durchmesser: Φ70-80 mm Außendurchmesser: ≤ Φ500 mm |
| 7 |
Durchmesser des Staubentfernrohrs |
Φ59 mm |
| 8 |
Leistung / Leistung |
~380V 50Hz/5,6KW |
| 9 |
Luftverbrauch |
700 L/min |
| 10 |
Größe der Ausrüstung |
3525 × 1000 × 1550 mm ((L × W × H) |
| 11 |
Gesamtgewicht |
Ungefähr 1900 kg. |
3.Ausrüstungsgröße
4. Merkmale

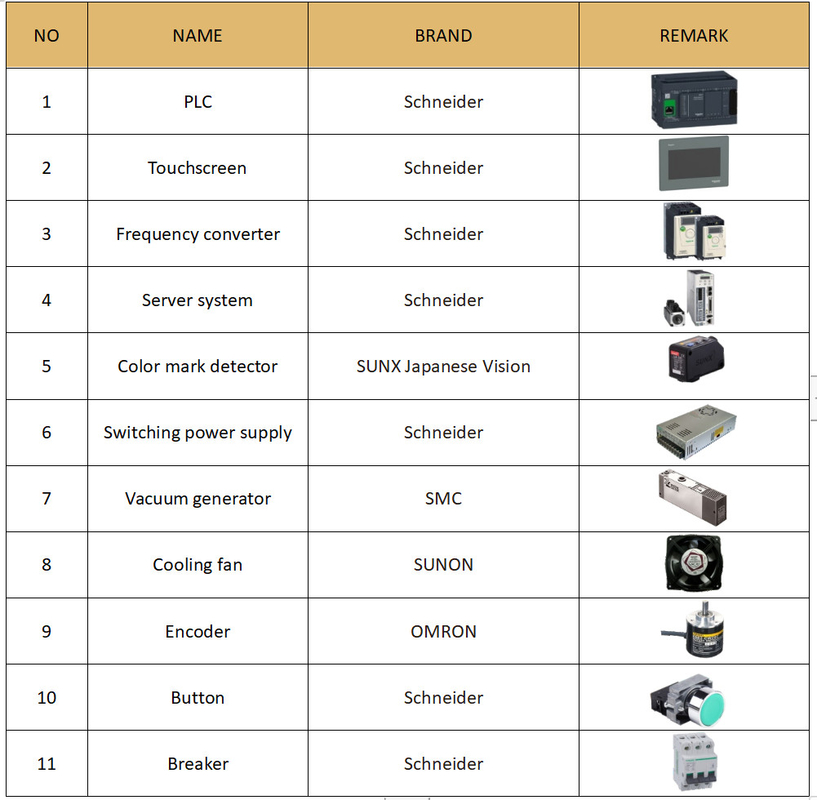

5.Elektrische Konfiguration
| Nein |
NAME |
Marke |
| 1 |
PLC |
Schneider |
| 2 |
Touchscreen |
Schneider |
| 3 |
Frequenzumrechner |
Schneider |
| 4 |
Server-System |
Schneider |
| 5 |
Farbzeichendetektor |
SUNX Japanische Vision |
| 6 |
Schaltnetzteil |
Schneider |
| 7 |
Vakuumgenerator |
SMC |
| 8 |
Kühlventilator |
SUNON |
| 9 |
Verschlüsselung |
OMRON |
| 10 |
Schaltfläche |
Schneider |
| 11 |
Bremser |
Schneider |
6.Vorteile der Ausrüstung
Effizient, sicher und umweltfreundlich6.1 ein einfacheres und effizienteres Bediensystem und ein integriertes intelligentes System, das Ihre Bedienung einfacher und mit einem Klick abgeschlossen macht.

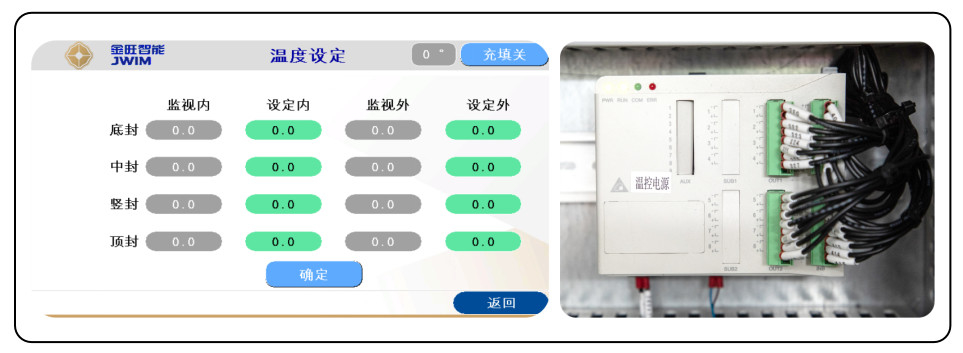

6.1.1Integriertes Modul zur Temperaturregelung: Überwachen Sie die Temperaturänderungen in Echtzeit, und die Bedienung ist auf einen Blick klar.Dies steuert effektiv den Heißdichtungsmechanismus, um die Verdichtungssicherheit zu gewährleisten und die verpackten Produkte einfach zu bedienen und gut auszusehen.

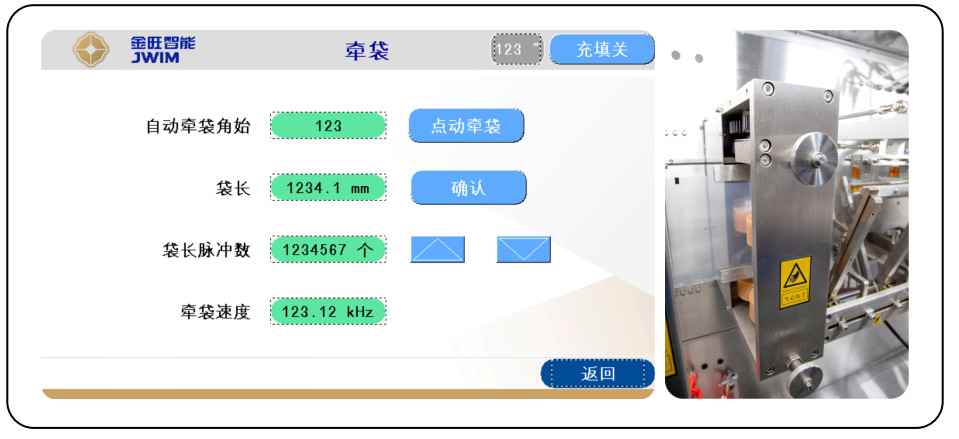

6.1.2Servo-Taschenziehsystem, Spezifikationswechsel kann mit einem Klick eingegeben werden, was zu weniger Verpackungsmaterialverlust führt.

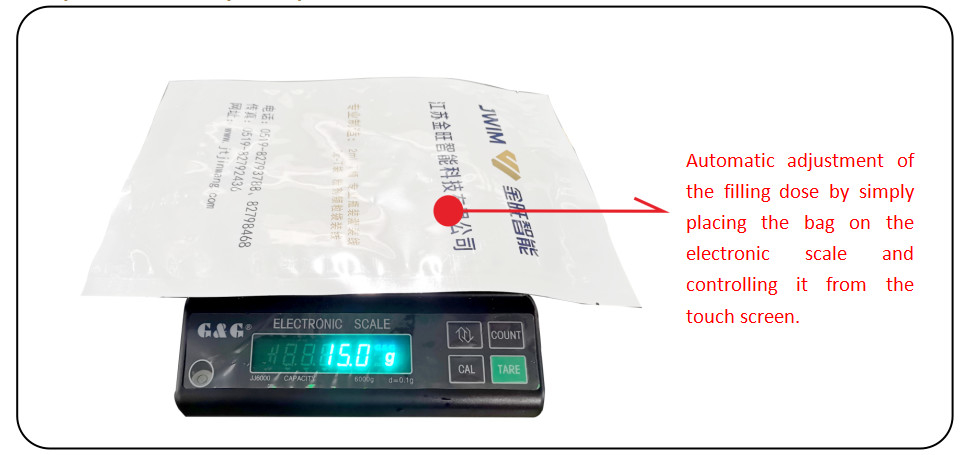

6.1.3Rückkopplungssystem für das Wiegen:Die Messanpassung ist leicht erreichbar und reduziert Materialverschwendung.(Dieses Merkmal ist optional)
6.2Eine sicherere Produktionsumgebung

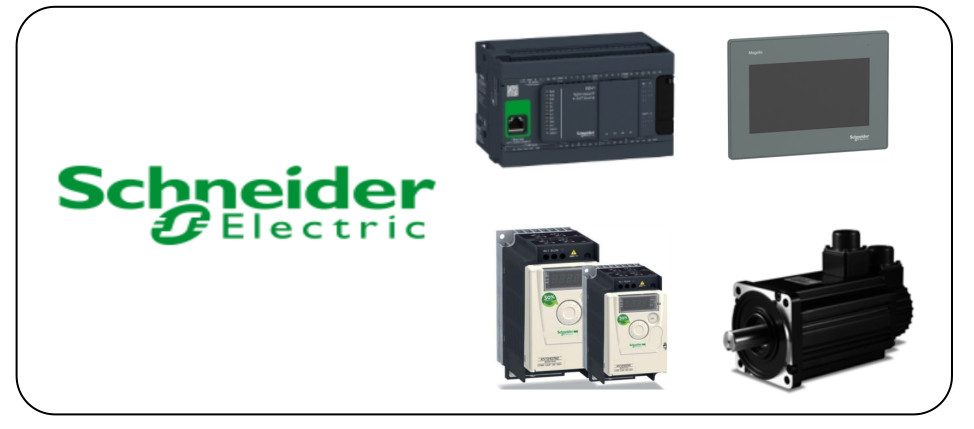

6.2.1.Die Hauptkonfiguration der gesamten Maschine ist Schneider Electric (PLC-Programmiersteuerung, Mensch-Maschine-Schnittstelle, Servosystem, Frequenzwandler, Schaltnetzteil usw.)Was ist sicherer?, zuverlässiger, effizienter und umweltfreundlicher und bringt Ihnen einen sparsameren Energieverbrauch.

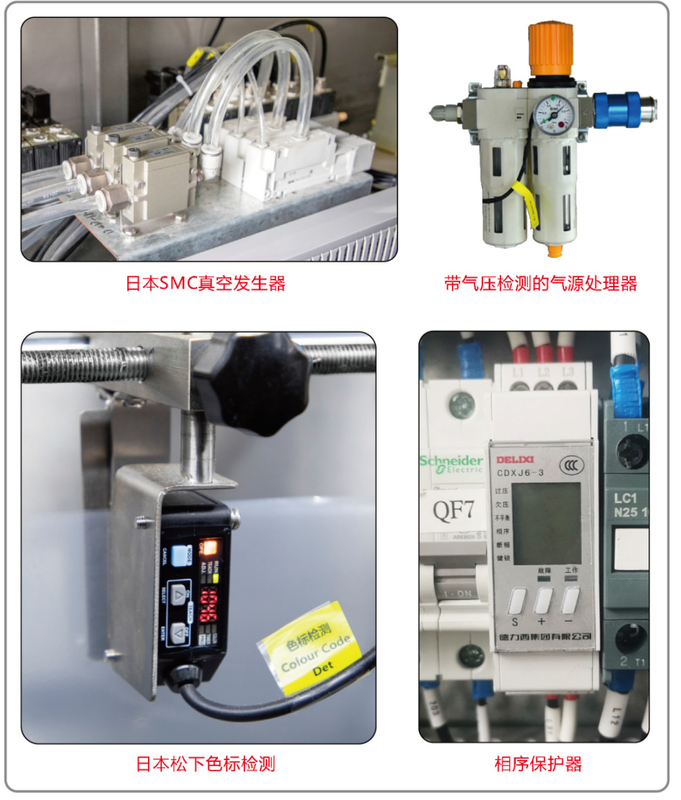

6.2.2Mehrfache Sicherheitsvorrichtungen (Panasonic Farbcode-Erkennung, japanischer SMC-Vakuumgenerator, Luftquelleprozessor mit Luftdruckerkennung,Schutz der Leistungsphasenfolge) gewährleisten die Stabilität und Zuverlässigkeit des Betriebs der Anlagen in größtmöglichem Umfang.

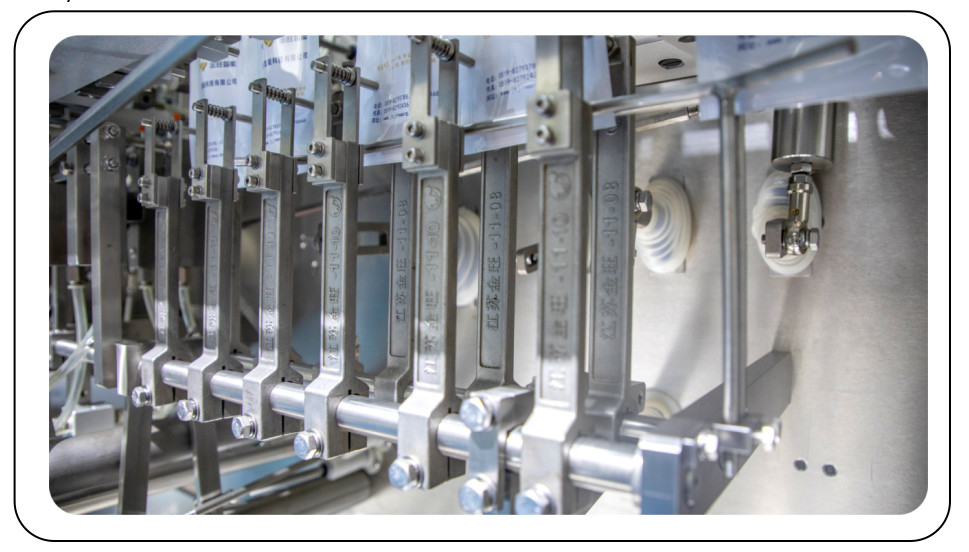

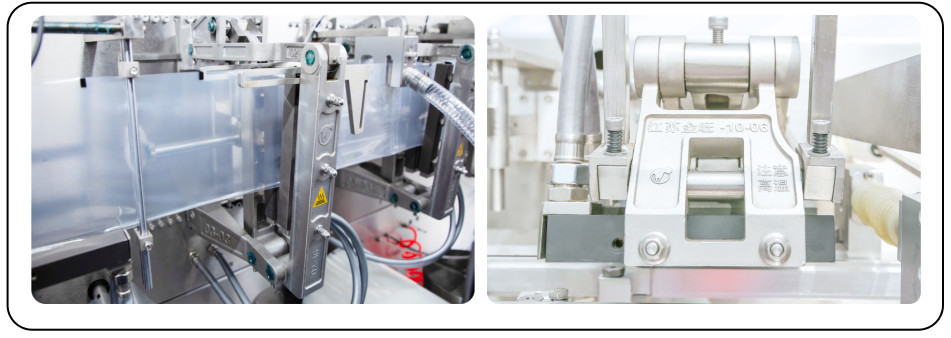

6.3 Um zu verhindern, dass die Teile der Bügelblöcke der Ausrüstung nach langem Gebrauch klebrig werden, sich in den Beutel kleben, das Material klebrig wird usw., müssen die Oberflächen der unteren Dichtung, der vertikalen Dichtung,Oberdichtung und andere Teile sind alle aus speziellen Sprühen, um die oben genannte Situation zu vermeiden.
6.3.1Der gesamte Maschinenrahmen besteht aus SUS304 EdelstahlBearbeitet und hergestellt, weist es eine hervorragende Korrosionsbeständigkeit auf; die Plexiglas-Außenhülle verhindert Staublecks und ist umweltfreundlicher und umweltfreundlicher.
6.3.2 Dieses MaschinenbüroDie Verbindungsstangenteile sind aus SUS304 Edelstahl hergestellt, mit hoher Festigkeit und ohne Verformung.die leicht zu brechen und zu verformen sind.

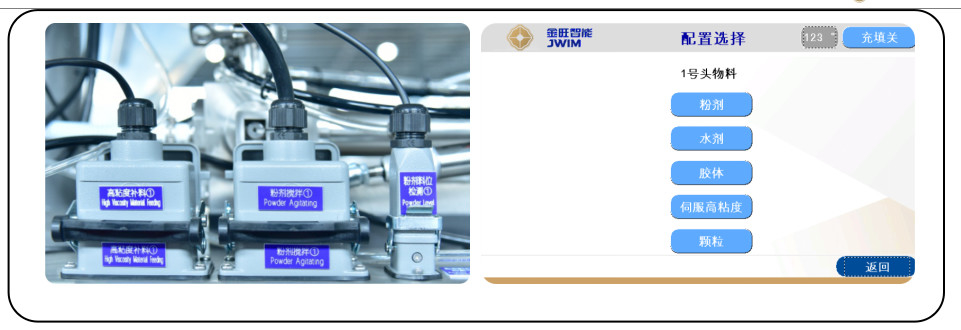

6.4Vielseitigkeit der Füllvorrichtung
Anschlüsse für Füllvorrichtungen wie Pulver, Wassermittel, Viskositätsgegenstände und Granulate sind auf der Ausrüstung reserviert.Beim Austausch der Füllvorrichtung, muss der Benutzer nur die Steckverbinder installieren und die Funktion auf dem Touchscreen aufrufen.

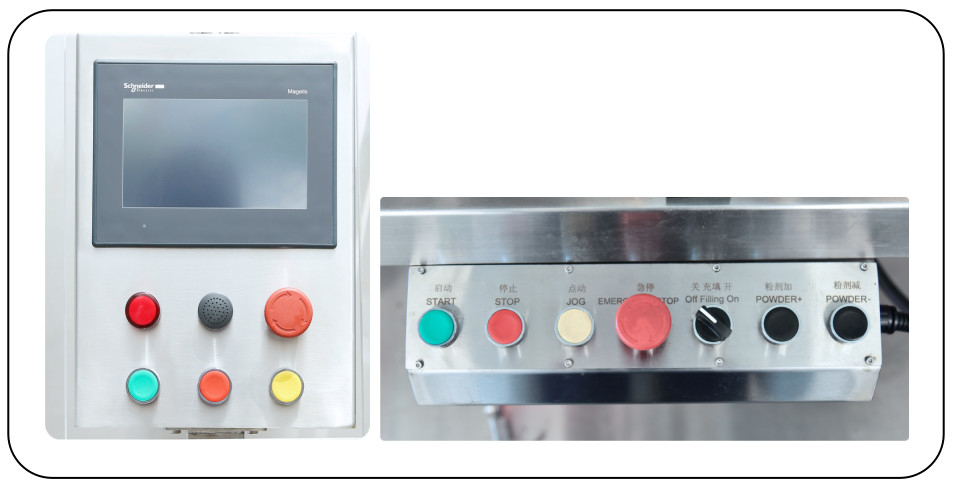

6.5Zentrale Betriebssteuerung
Die zentrale Steuerung ist in der Mitte der Ausrüstung installiert. Sie ist schön, elegant und bequem für Betrieb und Wartung.die die Arbeitseffizienz wirksam verbessern könnenEs ist auch mit einem unabhängigen Buttonsystem ausgestattet, das Funktionen wie Dosis-Feinabstimmung und Debugging-Jog hat, was den Betrieb komfortabler macht.
6.6In Form von Doppelscheren,Erhöhen Sie die Produktionskapazität, verdoppeln Sie die ursprüngliche Produktionskapazität für Einzeltüten.(Dieses Merkmal ist optional)
6.7.Filmwechsel- und Beutelvorrichtung
Wenn eine Filmrolle aufgebraucht ist, ist es nicht notwendig, die verbleibende Filmrolle aus dem Gerät zu ziehen.Verringerung des Verpackungsmaterialverlustes.(Dieses Merkmal ist optional)
6.8Diamantreier
Es hat einen unabhängigen Reißmechanismus, und der Zylinder treibt den Schneider, um eine wechselnde Bewegung auszuführen, um den Reizeffekt zu erzielen, der leicht zu reißen und schön ist.Die Wirkung der Verwendung ist weit größer als die des Reißens von Bügeleien, und es gibt eine Trümmer-Sammelvorrichtung an der Trennvorrichtung.(Dieses Merkmal ist optional)
