Die in Absatz 1 genannten Anforderungen gelten für die folgenden Fahrzeuge:2TJ intelligente Kolbenfüllmaschine
1.Einleitung

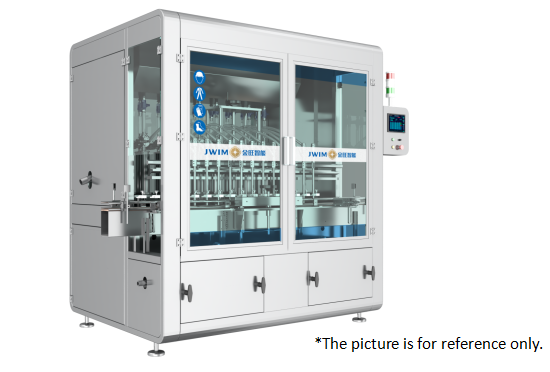

CCG1000-12TJ Intelligente Kolbenfüllmaschine ist die neueste Generation der verbesserten Volumenfüllmaschine, die für die Verpackung verschiedener Wassermittel und Produkte mit hoher Viskosität geeignet ist.Die gesamte Maschine ist in einer Linienstruktur, angetrieben durch Servomotor und Volumenmessungs-Füllprinzip, das eine hohe Präzision der Fülldosierung ermöglicht.und die ganze Maschine ist einfach zu bedienen. Die ganze Maschine nimmt Bogenrahmen, die schön und großzügig ist.Das automatische Datenübertragungssystem für das automatische Wiegen der elektronischen Waage mit hoher Präzision wird ausgewählt, um die Dosisanpassung komfortabler und schneller zu gestalten..
2.Maschinenabmessung
Einheit: mm
3.Technische Parameter
| 1 |
Kapazität |
100 ml: ≤ 5400 BPH 1000 ml: ≤ 2500 BPH
*Die Kapazität unterscheidet sich je nach Produkt, Trommel und Produktmerkmal.
|
| 2 |
Anwendbare Flaschengröße |
Runde Flasche: Φ40-95 mm Höhe: 80-230 mm
|
| 3 |
Volumen der Füllung |
50 bis 1000 ml
* Der Füllbereich unterscheidet sich von den Produktmerkmalen und der Produktzufuhr.
|
| 4 |
Füllgenauigkeit |
±1 g (50-200 ml) ±1,5 g (200-500 ml)
±2 g (500 bis 1000 ml)
* Die Präzision unterscheidet sich je nach Produkt, Trommel und Produktmerkmal.
|
| 5 |
Produktzufuhrhöhe |
2300 mm |
| 6 |
Durchmesser der Produktzufuhr |
DN40 |
| 7 |
Durchmesser der Fülldüse |
Φ18 mm |
| 8 |
Min Öffnungsdurchmesser |
≥ Φ22 mm |
| 9 |
Luftdruck |
0.6-0.8MPa |
| 10 |
Stromquelle |
~380V 50Hz/2,2KW |
| 11 |
Außendimension |
2435 × 1490 × 2480 mm |
| 12 |
Gewicht |
Ungefähr 1200 kg |
4.Elektrische Konfiguration
| USE |
Name |
Marke |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Servosystem |
Schneider |
|
| 5 |
Zählsensor |
Krank |
|
| 6 |
Näherungsschalter |
Schneider |
|
| 7 |
Stromwechsel |
Schneider |
|
| 8 |
Druckmessgerät |
SMC |
|
| 9 |
Zylinder |
FTEC |
|
| 10 |
Elektromagnetische Ventile |
FTEC |
|
| 11 |
Schaltfläche |
Schneider |
|
| 12 |
Alarmlicht |
Schneider |
|
| 13 |
Schaltkreisbrecher |
Schneider |
|
5.Arbeitsprozess
6.Vorteil
6.1Es wird weit verbreitet für die automatische Füllung von 50-1000 ml in der agrochemischen, chemischen, Düngemittel, Körperpflegeprodukte, Öl und andere verwandte Industrie.
*Bild ist nur zur Referenz.
6.2. Die Füllungseinheit verwendet Kolben ab Struktur, berührt Bildschirm komplett mit einem Klick, es kann das Produkt vollständig in den Tank entladen, effektiv die Kreuzkontamination zu vermeiden.Diese Struktur erleichtert auch den Wechsel des Dichtungsrings.
6.3Die neuesten PTFE-Dichtungsteile verbessern die Verschleißfestigkeit und Lebensdauer und senken die Wartungskosten
6.4Das Abfüllsystem verwendet ein spezielles dreiseitiges Winkel-Sitzventil, einen Edelstahlventilkörper, eine hohe Korrosionsbeständigkeit, Langlebigkeit und den deutschen Industriestandard.Es hat die Vorteile einer einfachen Struktur, stabile Leistung, zuverlässige Dichtung, kein Produktleck für eine lange Zeit, Wartungskosten sparen.
6.5. Es verwendet ein hochwertiges professionelles Füllventil mit schneller Füllgeschwindigkeit und hoher Füllgenauigkeit.Die spezielle Bodenstruktur und Dichtung Design kann keine Leckage erreichenDas Füllventil nimmt eine Bodendichtung an, um Rückstände im Verbindungsdraht und im Ventildichtungsteil zu vermeiden, was leicht zu reinigen ist und Rückstände wirksam reduzieren kann.
6.6. Jinwang verwendet PLC-Steuerung, Servomotor treibt die synchrone Gürtel + stabil betriebenen Doppelschraubstäbe Aufzugsstruktur, um die hohe Präzision der Kolbenbewegung und Füllung sicherzustellen.
6.7Der Motor treibt die Fülldüsen an. Die Fülldüsenhöhe kann im Touchscreen eingestellt werden.
6.8. Füllkopf schnelle Einstellung und mit Kalibrierzeichen ausgestattet, Einstellung ohne Werkzeuge, bequem und schnell.mit einer Breite von mehr als 20 mm,.
6.9. Elektrische Waage-Gewichts-Feedback-System, Lautstärke Anpassung kann durch Drücken einer Taste im Touchscreen durchgeführt werden. (Optionelle Funktion)
6.10Die gesamte Maschine verwendet den Rahmen aus Edelstahl 304 mit perfekter Korrosionsschutzwirkung.Die Edelstahlhülle und die gehärteten Glastüren verhindern, dass die schmutzige Luft während der Befüllung die Umwelt verschmutztIn der Zwischenzeit befindet sich die Abgasöffnung mit der Größe Φ120 mm auf der Oberseite derinduziertes Zugsystemfür Abgas.
