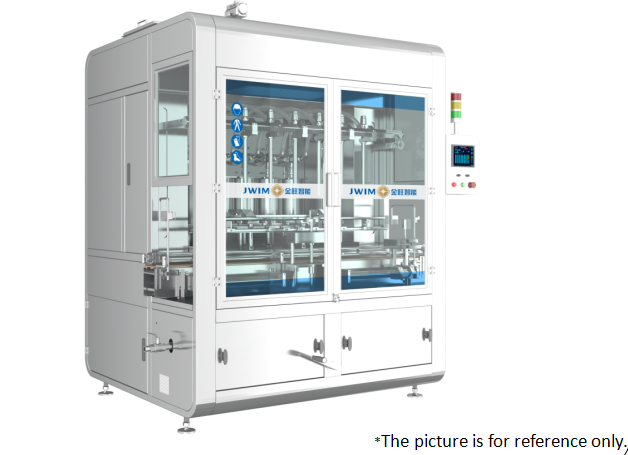

Name: Füllmaschine mit Kolben, konstruiert für die Füllung von 1000 ml bis 5000 ml mit einer Füllgenauigkeit von mehr als drei bis fünf Gramm
Brand: Jiangsu Jinwang Intelligent Sci-Tech Co., Ltd
SKU: CCG5000-8TJ
Price: 20000 USD
Availability: InStock

Haus > produits > Kolben-flüssige Füllmaschine >

Füllmaschine mit Kolben, konstruiert für die Füllung von 1000 ml bis 5000 ml mit einer Füllgenauigkeit von mehr als drei bis fünf Gramm

Kolbenflüssigkeitsfüllmaschine 1000 ml bis 5000 ml

Kolben-Füllmaschine für Flüssigkeit mit hoher Präzision

Kolbenflüssigkeitsfüllmaschine mit Garantie

Herkunftsort:

China Jiangsu

Markenname:

JWIM

Modellnummer:

CCG5000-8TJ

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Externe Dimension:

2365*1600*2750mm

Installation:

Ingenieur verfügbar übersee instandhalten

Maschinengewicht:

1920 kg

Fülltyp:

8Heads Kolbenfüllung

Abfüllpräzision:

(1000 ml) ±3 g, (5000 ml) ±5 g

Leistung:

~380V 50Hz/2,2KW

Füllvolumen:

1000 bis 5000 ml

Kapazität:

1000 ml: ≤ 1800 BPH. 5000 ml: ≤ 800 BPH

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stk

Preis

$20000PCS

Verpackung Informationen

Holzkiste

Lieferzeit

30 Arbeitstage

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

1 Stück pro Monat

Verwandte Produkte

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

1. Einleitung

Die intelligente Kolbenfüllmaschine CCG5000-8TS eignet sich für die Verpackung aller Arten von Wasser, Emulsionen, Ölsuspensionen, Suspensionsmitteln und hochviskosen Materialien.

Die gesamte Maschine ist in einer Inline-Struktur aufgebaut, wird von einem Servomotor angetrieben und arbeitet nach dem volumetrischen Messprinzip, um eine hochpräzise Fülldosierung zu erreichen. SPS-Steuerung, Touch-Mensch-Maschine-Schnittstelle, die gesamte Maschinenbedienung ist bequem und intuitiv. Die gesamte Maschine verwendet einen Bogenrahmen, der sowohl schön als auch großzügig ist.

2. Maschinenabmessungen

Füllmaschine mit Kolben, konstruiert für die Füllung von 1000 ml bis 5000 ml mit einer Füllgenauigkeit von mehr als drei bis fünf Gramm

3. Technische Parameter

1	Kapazität	1000ml: ≤1800BPH 5000ml:≤800BPH *Die Kapazität variiert je nach Produkt, Behälter und Produkteigenschaften.
2	Anwendbare Flaschengröße	Runde Flasche: Φ80-140mm Höhe:140-340mm Flache Flasche: L:80-200mm B:80-140mm H:140-340mm
3	Füllvolumen	1000-5000ml *Der Füllbereich variiert je nach Produkteigenschaft und Produktzuführung.
4	Füllpräzision	1000ml:±3g ; 5000ml:±5g *Die Präzision variiert je nach Produkt, Behälter und Produkteigenschaften.
5	Produkteinführungshöhe	2550mm
6	Produkteinführungsdurchmesser	DN40
7	Fülldüsendurchmesser	Φ26mm
8	Minimaler Öffnungsdurchmesser	≥Φ30mm
9	Luftdruck	0.6-0.8MPa
10	Stromquelle	~380V 50Hz/2.2KW
11	Außenabmessungen	2365×1600×2750mm(L×B×H)
12	Gewicht	Ca. 1920kg

4. Elektrische Konfiguration

SN	Name	Marke
1	SPS	Schneider
2	HMI	Schneider
3	Wechselrichter	Schneider
4	Servosystem	Schneider
5	Zählsensor	SICK
6	Näherungsschalter	Schneider
7	Schalter	Schneider
8	Manometer	SMC
9	Zylinder	FTEC
10	Magnetventil	FTEC
11	Taster	Schneider
12	Alarmleuchte	Schneider
13	Leistungsschalter	Schneider

5. Arbeitsprozess

Füllmaschine mit Kolben, konstruiert für die Füllung von 1000 ml bis 5000 ml mit einer Füllgenauigkeit von mehr als drei bis fünf Gramm

6. Vorteil

6.1. Es wird häufig für die automatische Abfüllung von 1-5 l in der Agrochemie, Chemie, Düngemittel, Körperpflegeprodukte, Öl und anderen verwandten Industrien eingesetzt.

6.2. Die Fülleinheit verwendet eine Kolben-Off-Struktur, berührt den Bildschirm mit einem Klick, sie kann das Produkt vollständig aus dem Tank entleeren und effektiv Kreuzkontaminationen vermeiden. Diese Struktur erleichtert auch den Wechsel des Dichtungsrings.

6.3. Jinwang verwendet eine SPS-Programmsteuerung, einen Servomotor, der einen Synchronriemen + einen stabilen Doppel-Schneckenhubmechanismus antreibt, der eine hohe Präzision des Kolbenhubes gewährleistet und eine genaue Füllung ermöglicht. Der Zahnriemen verwendet einen eingebetteten Metallstahlkern, der nicht reißt.

Derzeit verwenden erstklassige ausländische Verpackungshersteller diese Struktur. Im Vergleich zu ähnlichen Produkten auf dem Markt werden ein gewöhnlicher Motor + Encoder und nach langer Nutzungsdauer eine Kettenübertragungsstruktur verwendet, die Kette hat eine Dehnungseigenschaft, die die Füllgenauigkeit und die Stabilität der Ausrüstung beeinträchtigt.

6.4. Der Motor treibt die Fülldüsen an. Die Höhe der Fülldüsen kann auf dem Touchscreen eingestellt werden.

6.5. Die neuesten PTFE-Dichtungsteile verbessern die Verschleißfestigkeit und Lebensdauer und reduzieren die Wartungskosten.

6.6. Verwendung einer Füllkopf-Integralgussteile, gute Form und längere Lebensdauer. Verwendung eines PTFE-Schlauchs mit guter Korrosionsbeständigkeit, geeignet für stark korrosive Materialien.

6.7 Die gesamte Maschine verwendet einen Rahmen aus Edelstahl 304 mit perfekter Korrosionsschutzwirkung. Die Edelstahlhaube und die gehärtete Glastür verhindern, dass die schmutzige Luft während des Abfüllens die Umwelt verschmutzt. Inzwischen ist an der Oberseite der Fülllanzen eine Abluftöffnung mit einem Durchmesser von Φ120mm vorgesehen, die mit dem Absaugsystem zur Abluftführung verbunden ist.

6.8 Das gesamte elektrische Steuerungssystem der Maschine verwendet eine französische Schneider-Konfiguration, ein integriertes elektrisches Steuerungssystem, das stabiler, zuverlässiger, sicherer, umweltfreundlicher und energiesparender ist.

6.9 Die Füllmaschine füllt nicht, wenn Flaschen fehlen. Gleichzeitig ist die Füllmaschine auf der Rückseite mit koordinierten Fotoelektronikgeräten ausgestattet. Wenn die Flasche aufgrund einer schlechten Flaschenausgabe blockiert ist, stoppt sie automatisch die Flaschenausgabe und erreicht eine Verknüpfungsfunktion mit der hinteren Ausrüstung.
