Kolbenflüssigkeitsfüllmaschine mit servomotorgetriebenem Füllsystem und PLC-Steuerung für eine gleichbleibende Verpackungsleistung

Maschine zur Füllung von Flüssigkeit mit Kolben mit Servomotor

Plc-Steuerflüssige Füllmaschine

Servogeführtes Kolbenfüllsystem

Herkunftsort:

China Jiangsu

Markenname:

JWIM

Modellnummer:

CCG5000-6D

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Kapazität:

1000ml: ≤1200 BPH 5000ml: ≤600 BPH

Anwendbare Flaschengröße:

Runde Flasche: Φ80-140mm Höhe: 140-340mm Ebene/quadratische Flasche: L: 80-200mm W: 80-140mm H: 140-

Füllvolumen:

1000 bis 5000 ml

Abfüllpräzision:

1000 ml: ± 3 g 5000 ml: ± 5 g

Produkt-Fütterungshöhe:

2400 mm

Externe Dimension:

1995×1113×2610mm (L×B×H)

Gewicht:

Über 2100kg

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stk

Preis

$20000PCS

Verpackung Informationen

Holzkiste

Lieferzeit

30 Arbeitstage

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

1 Stück pro Monat

Verwandte Produkte

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

1.Einleitung

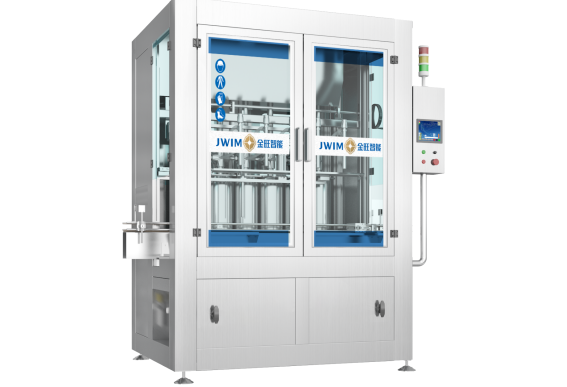

Die CCG5000-6D Intelligente Kolbenfüllmaschine eignet sich für die Verpackung verschiedener Wassermittel und Produkte mit hoher Viskosität.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,Die Maschine wird mit einer hohen Präzision der Fülldosis ausgestattet, die PLC-Steuerung, Mensch-Maschine-Schnittstelle und eine einfache Bedienung ermöglicht.

2.Maschinenabmessung

3.Technische Parameter

1	Kapazität	1000 ml: ≤ 1200 BPH 5000 ml: ≤ 600 BPH *Die Kapazität unterscheidet sich je nach Produkt, Trommel und Produktmerkmal.
2	Anwendbare Flaschengröße	Runde Flasche: Φ80-140 mm Höhe:140-340 mm Flächige/quadratische Flasche: L: 80-200mm W: 80-140mm H: 140-340mm
3	Volumen der Füllung	1000 bis 5000 ml * Der Füllbereich unterscheidet sich von den Produktmerkmalen und der Produktzufuhr.
4	Füllgenauigkeit	1000 ml: ± 3 g 5000 ml: ± 5 g * Die Präzision unterscheidet sich je nach Produkt, Trommel und Produktmerkmal.
5	Produktzufuhrhöhe	2400 mm
6	Durchmesser der Produktzufuhr	DN40
7	Durchmesser der Fülldüse	Φ26 mm
8	Min Öffnungsdurchmesser	≥ Φ30 mm
9	Luftdruck	0.6-0.8MPa
10	Stromquelle	~380V 50Hz/2,2KW
11	Außendimension	1995 × 1113 × 2610 mm (L × W × H)
12	Gewicht	Ungefähr 2100 kg

4.Elektrische Konfiguration

USE	Name	Marke	Bild
1	PLC	Schneider
2	HMI	Schneider
3	Inverter	Schneider
4	Servosystem	Schneider
5	Zählsensor	Krank
6	Näherungsschalter	Schneider
7	Stromwechsel	Schneider
8	Druckmessgerät	SMC
9	Zylinder	FTEC
10	Elektromagnetische Ventile	FTEC
11	Schaltfläche	Schneider
12	Alarmlicht	Schneider
13	Schaltkreisbrecher	Schneider

5.Arbeitsprozess

Kolbenflüssigkeitsfüllmaschine mit servomotorgetriebenem Füllsystem und PLC-Steuerung für eine gleichbleibende Verpackungsleistung

6.Vorteil

6.1Es wird weit verbreitet für die automatische Füllung von 1-5L Agrochemie, Chemie, Dünger, Körperpflegeprodukte, Öl und andere verwandte Industrien verwendet.

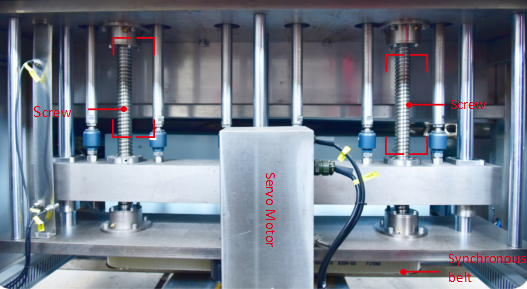

6.2. Jinwang verwendet PLC-Steuerung, Servomotor treibt die synchrone Gürtel + stabil betriebenen Doppelschraubstange Aufzugsstruktur, um die hohe Präzision der Kolbenbewegung und Füllung sicherzustellen.Die wichtigsten ausländischen Verpackungshersteller haben diese Struktur übernommen.. Im Vergleich zu ähnlichen Produkten auf dem Markt, mit einem normalen Motor + Encoder und einer Kettenübertragungsstruktur.Auswirkungen auf die Füllgenauigkeit und die Stabilität der Ausrüstung.

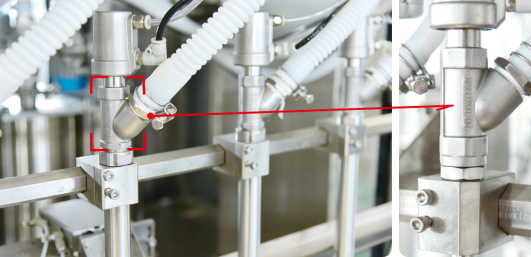

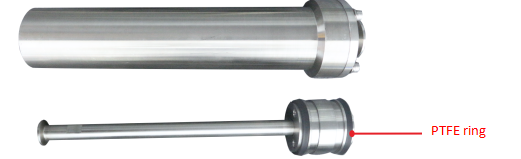

6.4. Gießende SUS316-Füllköpfe, die lange verwendet werden können. PTFE mit guten antikorrosiven Eigenschaften eignet sich für korrosive Materialien.

6.5Die gesamte Maschine verwendet den Rahmen aus Edelstahl 304 mit perfekter Korrosionsschutzwirkung.Die Edelstahlhülle und die gehärteten Glastüren verhindern, dass die schmutzige Luft während der Befüllung die Umwelt verschmutztIn der Zwischenzeit befindet sich die Abgasöffnung mit der Größe Φ120 mm auf der Oberseite derinduziertes Zugsystemfür Abgas.

6.6Die Maschine verwendet Komponenten von France Schneider, ein zentrales Steuerungssystem, das stabil, sicher, umweltfreundlich und mit geringem Energieverbrauch ausgestattet ist.

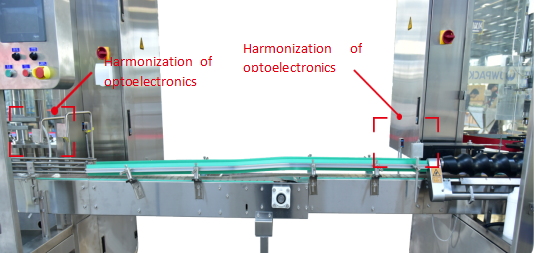

6.7Die Füllmaschine füllt sich nicht, wenn Flaschen knapp sind. Gleichzeitig ist die Füllmaschine auf der Rückseite mit koordinierten photoelektrischen Geräten ausgestattet.Wenn die Flasche aufgrund einer schlechten Flaschenleistung verstopft ist, hält es automatisch die Flaschenentladung an und erreicht eine Verbindung mit der hinteren Ausrüstung.
