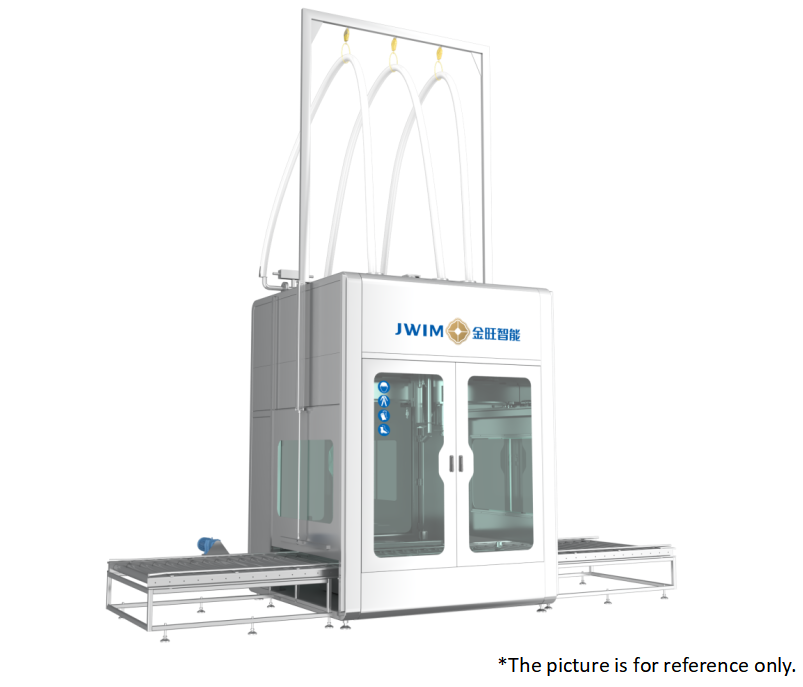

Pestizidfüllmaschine mit visueller Positionierung für die genaue Füllung und Verkleidung verschiedener Flüssigkeitsbehälter

GXT1000-4CKVAusnahmeSErforschungFKrank& CAnwendungsweise MSchmerz

1.Einleitung

Diese Ausrüstung verwendet eine visuelle Ansprechmethode für die Position des Fassens, eine hochautomatisierte Strukturkonstruktion, die das Entladen, Füllen und Abdecken der Kappe in einer Maschine integriert.die die Arbeitsintensität der Betreiber und die Umweltverschmutzung erheblich reduziertEs kann die Anforderungen an die automatische Füllung vieler Arten von Flüssigkeiten erfüllen und die Füllung von nicht- und Schaumflüssigkeiten erfüllen.

Es verwendet eine Wiegemethode, um das aktuelle Füllvolumen in Echtzeit zu überwachen und dem Steuergerät Feedback zu geben.mit einem Ausgang von schnellen und langsamen Füllkontrollsignalen gemäß den eingestellten Daten, um eine schnelle und genaue Füllung für größere Füllspezifikationen zu realisieren.

2.Ausfüllung des Behälters

3.Ausfüllung des Behälters

4.Technische Parameter

*1Die angegebene Präzision ist die Präzision der Wasserprüfung vor dem Verlassen des Betriebsgeräts,

Die tatsächliche Füllgenauigkeit hängt von der Viskosität des Materials, der Temperatur, der Stabilität des Eingangsdrucks und anderen Standortbedingungen ab.

* 2 gekennzeichnete Kapazität basierend auf der Ausrüstung vor dem Verlassen der Fabrik auf Wasserprüfkapazität,

Die tatsächliche Befüllgeschwindigkeit aufgrund des anfallenden Rohrdrucks, der Durchflussgröße des Standorts des Kunden variiert aufgrund des anfallenden Rohrdruckes, der Durchflussgröße,Materialviskosität und Schaumstoff,

Die Füllung auf der Flüssigkeitsoberfläche und unter der Flüssigkeitsoberfläche, die Füllung am Fassboden und andere Konfigurationsanforderungen beeinflussen ebenfalls die tatsächliche Kapazität.
5.Elektrische Konfiguration

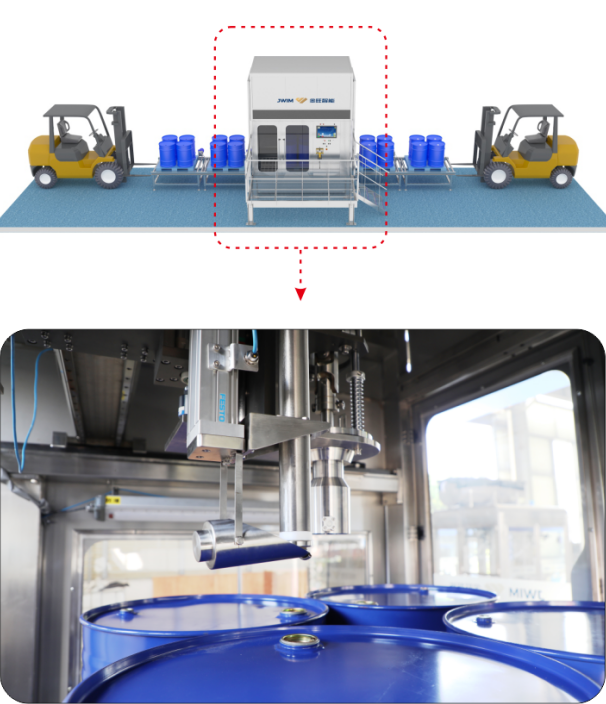

6.200L Füllmodus

Eine Palette von vier leeren Fässern in die Füllmaschine Positionierung, visuelle automatische Suche nach dem Mund, um die Kappe zu entladen, Füllkopf automatische Gegenstücke, Füllkopf nach unten, schnell plus,langsamer Plus, auf die Menge der Abschlussklappe, Füllkopf Anstieg, automatische Suche nach der Mündung der Kappe, volle Fässer aus, leere Fässer in.

7.Tonnentrommel – Füllmodus

Eine Palette aus einzelnen leeren Fässern in die Füllmaschine Positionierung, visuelle automatische Suche nach dem Mund, um die Kappe zu entladen, Füllkopf automatische Gegenstücke, Füllkopf nach unten, schnell plus,langsamer Plus, auf die Menge des Abschaltventils, Füllkopf Anstieg, automatische Suche nach der Mündung der Kappe, volle Fässer aus den Fässern, leere Fässer in.

8.
Vorteil

8.1Hohe Präzision:Annahme eines Systemes für das Wiegen und Füllen(amerikanische METTLER TOLEDO-Lastzelle) bisdie hohe Präzision der Befüllung und Messung gewährleisten.

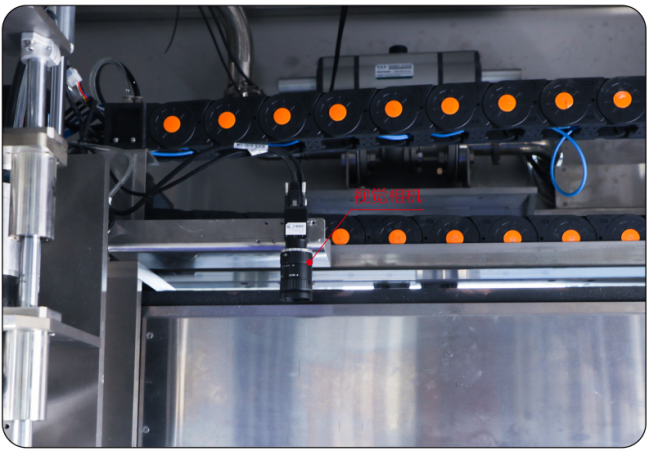

8.2Visuelle Positionierung und Adressierung:Ein einzelnes Fass oder eine Palette von vier Fässern in die Tankstelle, durch die industrielle Kamera, um den Mund zu finden, um die Kappe zu entfernen, zu füllen, zu verstopfen.

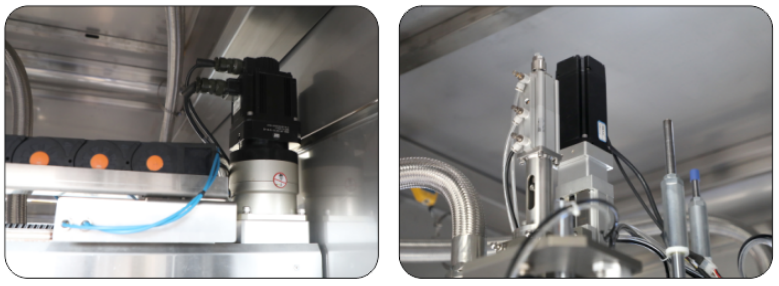

8.3Genaue Position:die horizontale und vertikale Umdrehung und das Heben des Füllkopfes werden durch Servomotoren gesteuert, um die Gesamtdurchlässigkeit zu gewährleisten.

8.4Weite Anwendbarkeit:die Füll- und Deckelstruktur besteht aus zwei Strukturen, d. h. einem Füllkopf, einem Deckelkopf für 200-Liter-Trommel und einem Deckelkopf für Tonnen-Trommel, die den Anforderungen jedes Trommeltyps entsprechen können.

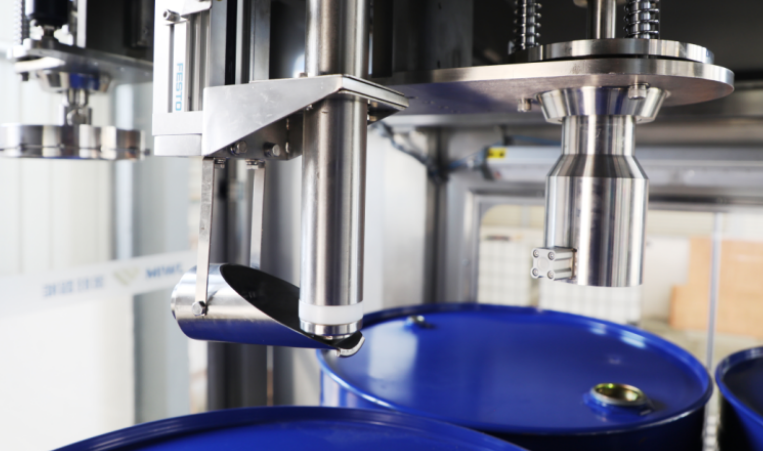

8.5Kein Tropfen:Nach Abschluss der Befüllung sammelt der Flüssigkeitsempfänger automatisch das Restmaterial auf dem Füllkopf, um sicherzustellen, dass kein Tropfen im Füllsystem entsteht.

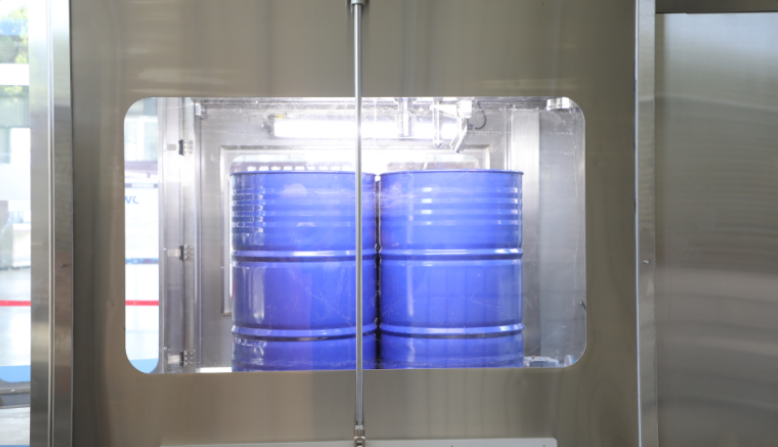

8.6Automatische Schiebetür:Wenn die leere Trommel auf der Trommelrolle transportiert wird, wird die Schiebetür automatisch geöffnet und die leere Trommel an die automatische Mundsuchstation gebracht.

8.7 mit schneller und langsamer Füllgeschwindigkeit, um die Messgenauigkeit zu gewährleisten, ohne die Gesamtfüllgeschwindigkeit zu beeinträchtigen; mit dem Modultauchmechanismus wird auf oder unter der Flüssigkeitsoberfläche gefüllt;mit einer Breite von mehr als 20 mm,.

8.8 Der Füllkopf hat die Alarmfunktion des Schlages auf den Lauf, die das Feldpersonal daran erinnert, sich rechtzeitig anzupassen;der Verschlusskopf ist mit einem flexiblen Puffer und einer selbstpositionierbaren Mundsuche ausgelegt, wodurch die Höchstpassrate effektiv verbessert wird.

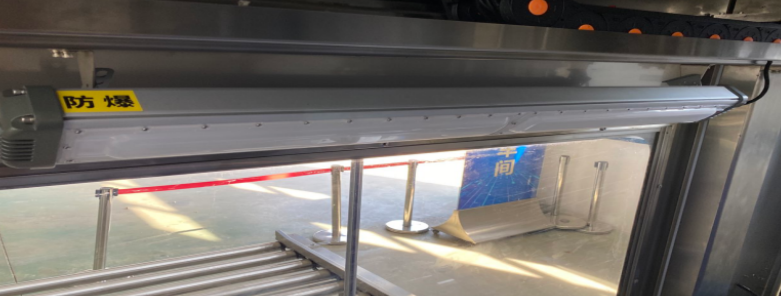

8.9 Die Hauptmaschine ist mit einer explosionssicheren Beleuchtung ausgestattet, die für das Personal bequem ist, wenn es nachts arbeitet, und gleichzeitig die Anforderungen an die Explosionssicherheit erfüllt.

8.10 Die gesamte Maschine nimmtdas neueste elektrische Steuerungssystem Schneider,mit stabiler Steuerung und relativ geringem Energieverbrauch.
