CC300-2-2 Füllmaschine mit festem Gewicht
1.Einleitung
CC300-2-2 Festgewichts-Füllmaschine verwendet das Wiegen, um die aktuelle Füllmenge in Echtzeit zu überwachen und dem Steuergerät Feedback zu geben,die nach den festgelegten Daten schnelle und langsame Füllkontrollsignale ausgibt, um eine schnelle und genaue Füllung großer Behälter zu erreichen. Es kann die Bedürfnisse einer Vielzahl von Flüssigkeit automatische Füllung sowohl mit und ohne Schaumstoff erfüllen.

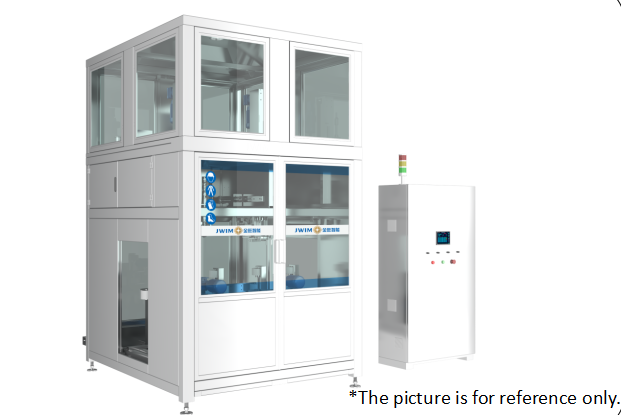

2.Maschinenabmessung
3. Ausfüllung des Behälters
Klassifizierungen | Kleine Öffnungs- und Schließflaschen aus Stahl Die in Absatz 1 genannten Angaben sind zu beachten. | B-Typ Kunststofftrommeln
Die in Absatz 1 genannten Anforderungen gelten nicht. |
Trommelgrößen (mm) | D * | 575 ± 2 | 580 ± 10 |
| D1* | 560 ± 5 | 580 ± 10 |
| D3 | 575 ± 2 | 470 ± 10 |
| H1* | 885 ± 10 | 900 ± 10 |
| h2* | 19 ± 1 | - |
Größe des Injektionsangebots (mm) | d* | 55 ± 2 | 55 ± 2 |
| P1* | 210 ± 2 | 185 ± 2 |
| andere | L* | 200 | 200 |
4.Technische Parameter
| 1 | Durchmesser der Öffnung des Behälters | Φ55 bis 65 mm |
| 2 | Durchmesser des Behälters | Siehe Informationstabelle für die Befüllung von Behältern. *Kann Anpassungen akzeptieren. |
| 3 | Füllbereich | 200 L |
| 4 | Abteilungswert | 100 g |
| 5 | Füllgenauigkeit | ±0,1% *1 |
| 6 | Kapazität | 40-45 Trommeln/Stunde ((200L) *2 |
| 7 | Produktzufuhrhöhe | 2198 mm |
| 8 | Luftdruck | 0.6-0.8MPa |
| 9 | Stromquelle | ~380V 50Hz/3KW |
| 10 | Außendimension | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| 11 | Gewicht | Ungefähr 1200 Kilo. |
*1 Die markierte Genauigkeit ist die Genauigkeit der Wassertests vor dem Verlassen der Fabrik.
Die tatsächliche Füllgenauigkeit ist aufgrund des Einflusses der Viskosität, Temperatur, Eingangsdruckstabilität und anderer Feldbedingungen unterschiedlich.
*2 Die gekennzeichnete Kapazität basiert auf der Prüfkapazität mit Wasser, bevor die Ausrüstung die Fabrik verlässt.
Die tatsächliche Füllgeschwindigkeit ist auf den Druck und die Durchflussrate der vor Ort eingehenden Rohrleitungen des Kunden zurückzuführen.
Die Viskosität des Materials und die Schaumfaktoren sind unterschiedlich.Der Unterschied in den Konfigurationsanforderungen wie Oberflächen- und Unterflächenfüllung und Bodenfüllung beeinflusst auch die tatsächliche Produktionskapazität.
5.Elektrische Konfiguration
| USE | Name | Marke | |
| 1 | Gewichtungssystem | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | Inverter | Schneider | |
| 5 | Zählsensor | Krank | |
| 6 | Näherungsschalter | Schneider | |
| 7 | Druckmessgerät | SMC | |
| 8 | Zylinder | FTEC | |
| 9 | Elektromagnetische Ventile | FTEC | |
| 10 | Schaltfläche | Schneider | |
| 11 | Alarmlicht | Schneider | |
| 12 | Schaltkreisbrecher | Schneider | |
6.Vorteil
6.1Prozess: Manuelle Platzierung der Trommel Automatische Trommelzufuhr Automatisches Entladen der Kappe Automatisches Gewichtsfüllen Automatisches Abdecken Automatisches Entladen der Trommel (Anmerkung: Nach Entladen der KappeDie Kappe ist bereit in der Kappenstation durch den Kappenförderer).

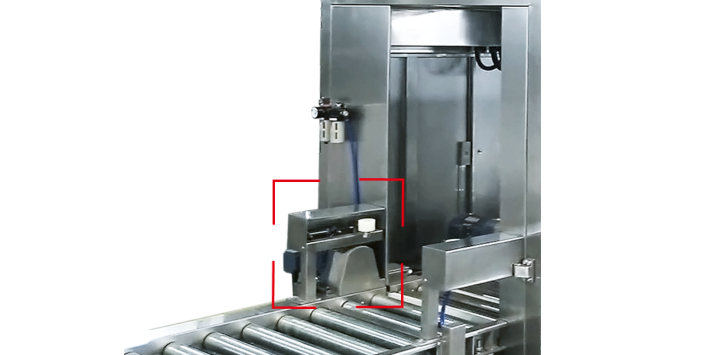

6.2- Trommelzufuhr, Trommelspaltung und Trommelrückhaltungsmechanismus,nimmt Zylinder auf beiden Seiten, um den Verbindungsstabmechanismus zu drücken, um eine genaue und feste Trommelteilung und einen Eimer-Haltungsmechanismus für leere Trommel zu erreichenWenn die Füllung abgeschlossen ist, wenn die volle Trommel zur nächsten Station transportiert wird, wird der Eimerhaltszylinder abgezogen und der leere Eimer in die Füllmaschine eingeleitet.

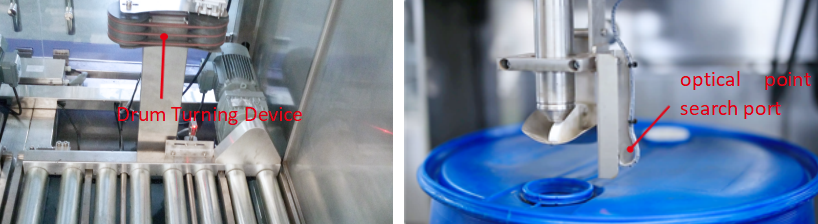

6.3. Zwei leere Trommeln kommen in die integrierte Maschine als eine Einheit. Die Trommeln werden durch die Walze platziert, automatische Kappe Entladen, füllende Düse automatisch auf die Trommelöffnung zielt, füllende Düse geht nach unten,Schnelle und langsame Füllung. Die Düse nach dem Füllen nach oben, Auto-Capping, die gefüllte Trommel geht aus und in die leere Trommel.

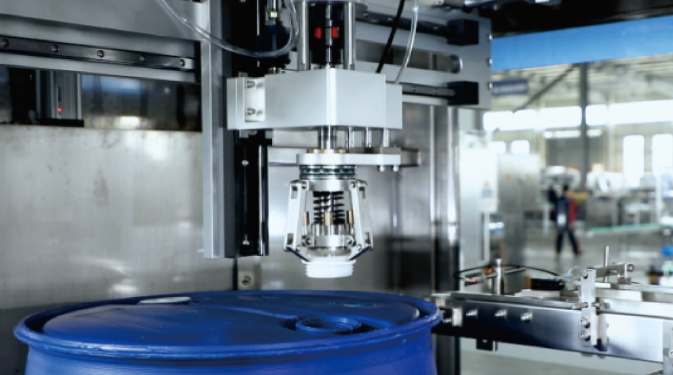

6.4. Automatische Kappenentladung und -verschluss: Es kann automatische Kappenentladung und -verschluss an die Trommeln durchführen. (Wasserdichte Kappe sollte manuell gehandhabt werden)
6.5Mit einem Fülldüsen-Dippenmechanismus wird ein schnellerer und langsamer Füllventil eingesetzt, um die Genauigkeit des Füllens zu gewährleisten, ohne die Gesamtfüllgeschwindigkeit zu beeinträchtigen.kann sowohl auf als auch unter der Flüssigkeitsoberfläche gefüllt werden, geeignet für die Füllung von Produkten ohne Schaum oder leicht Schaum.
6.6. Hohe Präzision: Gewichtungsfüllung (US Mettler Toledo Weighing Sensor), um die hohe Füllgenauigkeit zu gewährleisten.

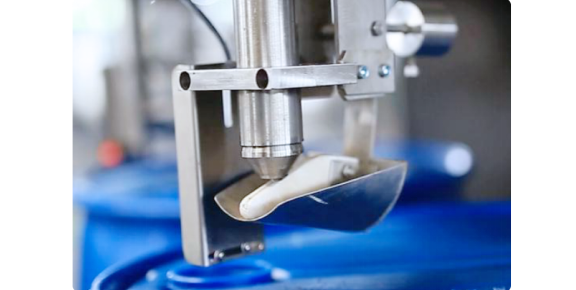

6.7Der Füllkopf ist mit einer rotierenden Flüssigkeitsbecher ausgestattet.Der Flüssigkeitsbecher sammelt das Restmaterial auf dem Füllkopf, um zu verhindern, dass das Produkt ausläuft und den Behälter kontaminiert..
6.8. Die Maschine verwendet das France Schneider Control System zur Steuerung der Betriebstabilität.Im Vergleich zu verschiedenen Marken, die von anderen Herstellern verwendet werden, Frankreich Schneider Control System hat ein hohes Schutzniveau, stabile Zuverlässigkeit und Sicherheitsniveau, Lebensdauer, vor allem bei der Nachbewertung der passenden mehr Vorteile.
6.9Auf der Oberseite der Maschine befindet sich ein Luftausgang, der sich mit dem Luftausweichsystem des Kunden verbinden kann, um die Produktionsumgebung der Werkstatt zu gewährleisten.
6.10. Mehrere Arbeitsstationen: Gemäß der langjährigen Markterfahrung kann die Maschine das Entladen, Abdecken und Füllen der Kappe trennen.Präzision und keine Abweichung.
