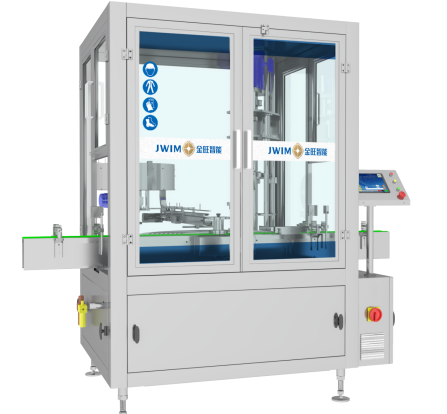

FXJ-1(DY) Automatische Verschließmaschine
1. Einleitung
Die automatische Verschließmaschine FXJ-1(DY) verwendet ein Plattenteller-Kappenmanagementsystem, ein Haken-Kappenversorgungssystem und die Methode, die Kappe zuerst in den Verschließkopf zu setzen, bevor sie verschlossen wird, was die Qualifizierungsrate des Verschließens sicherstellt.
Durch den Austausch verschiedener Verschließvorrichtungen können verschiedene Formen des Verschließens von Kunststoffschraubkappen, Aluminiumkappen und Einpresskappen realisiert werden. Sie ist flexibel veränderbar, einfach zu bedienen und kann zudem in kurzer Zeit verschiedene Behälterverschließvorgänge ändern.
2.Maschinenabmessungen
3.Technische Parameter
| 1 |
Produktionskapazität |
≤1200 BPH
*Die tatsächliche Kapazität variiert je nach Produktgröße, Verpackungsmaterial, Materialeigenschaften usw.
|
| 2 |
Anwendbarer Flaschentyp |
Runde Flasche Φ90-140mm H 230-340mm
Quadratische Flasche L 90-250mm B 90-140mm H 230-340mm
|
| 3 |
Flaschenkappenspezifikation |
Φ25-60mm H20-40mm |
| 4 |
Qualifizierungsrate |
99,9% |
| 5 |
Luftdruck |
0,6-0,8 MPa |
| 6 |
Stromquelle |
~220V 50Hz |
| 7 |
Leistung |
1,5KW |
| 8 |
Gewicht |
680Kg |
| 9 |
Gesamtabmessungen |
2130×1925×2040mm (L×B×H) |
4.Elektrische Konfiguration
| SN |
Name |
Marke |
|
| 1 |
SPS |
Schneider |
|
| 2 |
Touchscreens |
Schneider |
|
| 3 |
Frequenzumrichter |
Schneider |
|
| 4 |
Zähllichtschranke |
SICK |
|
| 5 |
Näherungsschalter |
Schneider |
|
| 6 |
Pneumatikzylinder |
FTEC/AIRTAC |
|
5.Arbeitsprozess
①Kappenmanagement (Plattenteller-Kappenmanagement, positive Kappe in die Fallrille, umgedrehte Kappe zurück zum Kappenmanagementsystem)
②Flaschenzuführung (Sternrad zur Flaschenzuführung, ein Arbeitsplatz eine Flasche)
③Kappe greifen (mechanischer Haken zum Aufnehmen der Kappe, zum Verschließkopf transportieren, Verschließkopf greift die Kappe)
④Kappe einschrauben (Sternradscheibenpositionierung, Flaschenpresser feste Verschließform)
⑤Flaschenauswurf (Verschließen ist abgeschlossen und die Flasche wird aus dem Gerät ausgeworfen)
6. Anwendbarer Flaschentyp
Weit verbreitet in der Agrochemie, Feinchemie, täglichen Chemie, Düngemittel, Öl und anderen Industrien für das automatische Verschließen von 1-5L-Flaschen.
7. Vorteile
7.1 Hohe Qualifizierungsrate: einstellbares Drehmoment, der Verschließkopf verfügt über ein Drei-Klauen-Design, das sicherstellt, dass die Kappe während des Verschließvorgangs nicht beschädigt wird und das Greifen der Kappe beim Verschließen stabiler ist.
7.2 Hohe Vielseitigkeit: Der Austausch verschiedener Sternradscheiben kann die Vielseitigkeit für runde und quadratische Flaschen ermöglichen.
7.3 Intelligentes und fortschrittliches intelligentes System, automatische Abschaltung bei Flaschenmangel, Start mit Flasche. (Griff nach vorne, Flaschenhals nach hinten laufend)
7.4 Vibrationskappenregler, einfache und stabile Einstellung, hohe Qualifizierungsrate. (Optionaler Schalldämmhaube)
7.5 Die Hauptmaschine ist mit einem Kupplungsmechanismus an der Übertragungsstelle ausgestattet (Bild unten links), der automatisch auskuppelt, wenn eine Flaschenverklemmung oder eine Überlastung des Spindeldrehmoments auftritt, und die Maschine stoppt und alarmiert.
7.6 Der Flaschenauswurf ist mit einem Flaschenhaken-Zylinder ausgestattet (Bild unten rechts), um einen reibungslosen und stabilen Betrieb zu gewährleisten.
