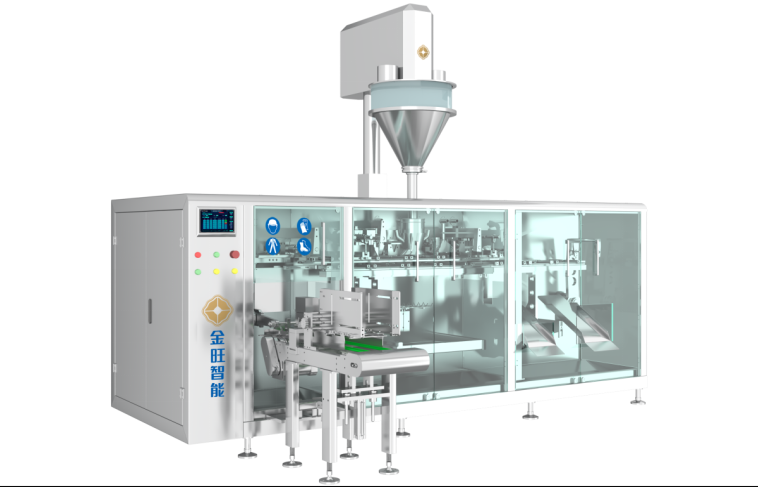

DGD-220BJ Automatische Horizontale vorgefertigte Beutelverpackungsmaschine
1.Einleitung
Die automatische horizontale vorgefertigte Beutelverpackungsmaschine DGD-220BJ umfasst einen Beutelgreifmechanismus, einen Beutelöffnungsmechanismus, einen Blasmechanismus, einen Füllmechanismus, Heißsiegelung, Kaltsiegelung und Formgebung usw. Die koordinierten Aktionen jedes Mechanismus werden durch mechanische Gestänge und Nockenstrukturen abgeschlossen, und das Positionssignal wird vom Encoder auf der Hauptwelle zurückgeführt. Unter der programmierbaren Steuerung der SPS werden die Funktionen Beutelgreifen → Beutelöffnen → Erkennung → Füllen → Siegeln → Fertigprodukt realisiert.
Die Maschine hat ein vernünftiges Design und ein neuartiges Aussehen. Sie nimmt einen bogenförmigen Rahmen an und ist mit einem vollständigen Staubabsaugsystem ausgestattet, das die Produktionsanforderungen an Sicherheit und Umweltschutz erfüllt. Gleichzeitig kann durch den Austausch des Füllers auf dieser Maschine das automatische Befüllen verschiedener Materialien wie Pulver und Granulate realisiert werden. Geeignet für die Verpackungsproduktion verschiedener Arten von vorgefertigten Beutelprodukten.
2.Gerätemaße
3.Technische Parameter
| 1 |
Produktionskapazität |
100g: 45-50 Beutel/min; 200g: 35-45 Beutel/min;
500g: 25-35 Beutel/Minute; *Die tatsächliche Produktionskapazität variiert je nach Produktgröße, Verpackungsmaterial, Materialeigenschaften usw.
|
| 2 |
Anwendungsbereich |
Minimum 120×140mm, Maximum 215×300mm |
| 3 |
Verpackungskapazität |
≤500g *Der Füllkapazitätsbereich variiert je nach physikalischen Eigenschaften der Rohmaterialien und der Zuführvorrichtung. |
| 4 |
Genauigkeit |
50g, ±0,5g; 100-200g, ±1g; 300-500g, ±3g
*Die Messgenauigkeit variiert je nach Materialeigenschaften, Füllvolumen und Zuführvorrichtung
|
| 5 |
Luftdruck |
0,6-0,8MPa |
| 6 |
Luftverbrauch |
700L/min |
| 7 |
Leistung |
~380V 50Hz/4,5KW |
| 8 |
Abmessungen |
3350×2180×1400mm(L×B×H) *Ohne Pulverfüllvorrichtung |
| 9 |
Gewicht |
Ca. 4500Kg |
4.Elektrische Konfiguration
| SN |
Name |
Marke |
|
| 1 |
SPS |
INOVANCE |
|
| 2 |
Touchscreen |
INOVANCE |
|
| 3 |
Temperaturregelmodul |
Delta |
|
| 4 |
Druckschalter |
SMC |
|
| 5 |
Lichtschranken |
SICK |
|
| 6 |
Leistungsschalter |
Schneider |
|
| 7 |
Frequenzumrichter |
INOVANCE |
|
| 8 |
Schütz |
Schneider |
|
| 9 |
Drehgeber |
OMRON |
|
5.Vorteil
5.1 Diese Ausrüstung wird hauptsächlich in der Produktion verschiedener Arten von vorgefertigten Beutelprodukten eingesetzt. Die Verpackung ist schön und gut geformt; es gibt fast keine Verschwendung von Verpackungsmaterialien und Materialien.

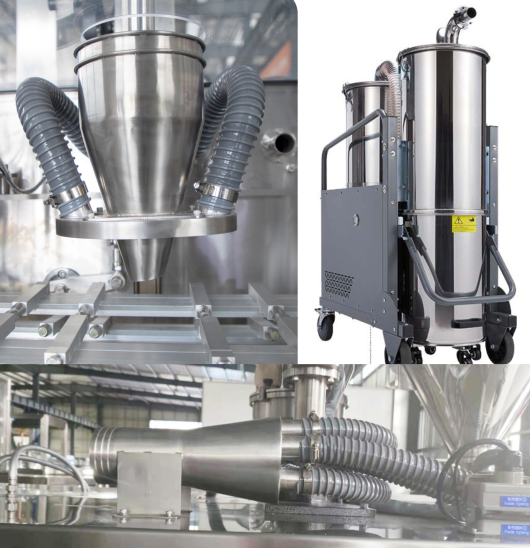

5.2 Umweltfreundlicher: Die gesamte Maschine hat ein geschlossenes Design, um Staub im Inneren der Maschine zu isolieren, und ist mit einem Edelstahl-Staubabsaugrohrsystem ausgestattet, das umweltfreundlich und schadstofffrei ist. (Staubabsaugrohre und Staubabscheider sind optionale Ausstattungsmerkmale)

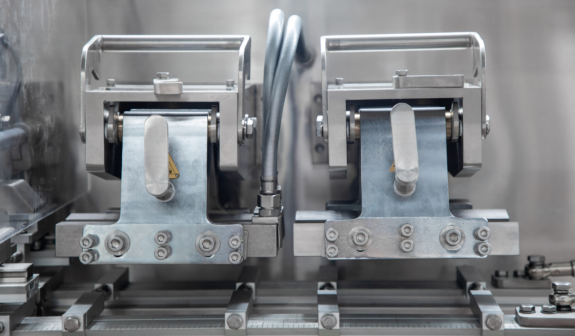

5.3 Einfache Wartung: Die aufklappbare Bügelblockstruktur erleichtert Wartung und Reinigung.
5.4 Kosteneinsparung: Einzigartige Beutelöffnungs-Erkennungsfunktion, kein Beutelöffnen, kein Füllen, keine Heißsiegelung, der Beutel kann wiederverwendet werden und es werden keine Materialien verschwendet.
5.5 Verwendung spanischer Nockentechnologie, die Nocke verwendet im Allgemeinen eine Innen-Nocke, die sich nicht bewegt und eine höhere Betriebsgenauigkeit aufweist.

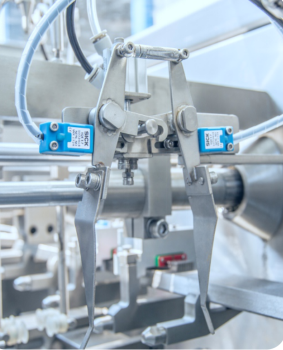

5.6 Die Beutelgreifstruktur ist optimiert, um die Beutelansaugzeit zu verlängern und das Beutelgreifen genauer zu machen; Gleichzeitig kann der Beutelablegemechanismus mit großer Kapazität etwa 300-500 Beutel aufnehmen. Wenn die Ausrüstung läuft, kann sie die Häufigkeit des Beutelablegens reduzieren und die Produktionseffizienz verbessern.
5.7 Langlebiger: Exquisite Designtechnologie und importierte CNC-Zentrumsteileverarbeitung, hohe Präzision und hohe Standards gewährleisten die Stabilität und Haltbarkeit jedes Teils.
5.8 Integriertes Temperaturregelmodul: Echtzeitüberwachung von Temperaturänderungen, Touchscreen-Bedienung, übersichtlich, gewährleistet die Stabilität und Zuverlässigkeit des Anlagenbetriebs im größten Umfang.
5.9 Wird mit einer Vakuumpumpe geliefert, um den Einfluss von externen Luftdruckschwankungen auf das Beutelbeladen und die Beutelöffnung zu reduzieren.
5.10 Am Boden der gesamten Maschine befindet sich ein trapezförmiger Wassertank, und der Wasserauslass ist an das Abwasserrohr angeschlossen, was die Reinigung und Entwässerung erleichtert.
