FX-1D Automatische Ein-Kopf-Verschließmaschine
1. Einleitung

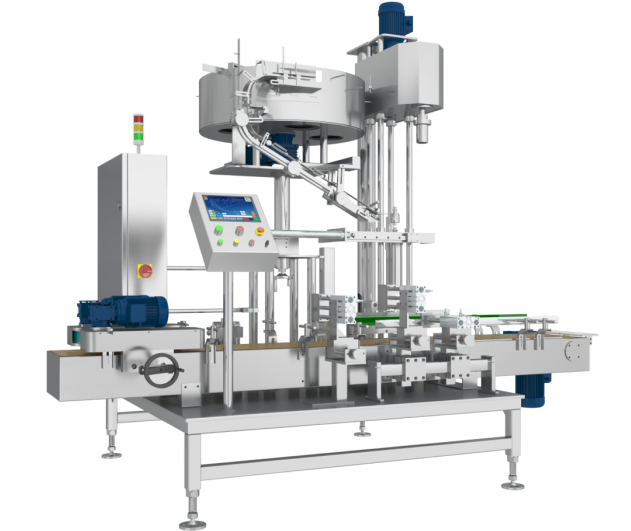

Diese Maschine besteht aus einem Kappenübertragungsmechanismus, einem Kappenfang- und Verschließmechanismus, einem Fördermechanismus und einem Steuersystem.
Die gesamte Maschine ist einfach aufgebaut, leicht einzustellen und eignet sich für das automatische Verschließen von 5-30L-Fässern.
2.Technische Parameter
| 1 |
Produktionskapazität |
≤500 BPH
*Die tatsächliche Kapazität variiert je nach Produktgröße, Verpackungsmaterial, Materialeigenschaften usw.
|
| 2 |
Qualifikationsrate |
99,9% |
| 3 |
Anwendbarer Fasstyp |
Min:200×140×320mm Max:290×260×410mm |
| 4 |
Flaschendeckelspezifikation |
Φ35-75mm H20-40mm
*Es wird empfohlen, dass die Höhe des Deckels den Durchmesser des Deckels nicht überschreitet
|
| 5 |
Luftdruck |
0,6~0,8MPa |
| 6 |
Stromquelle |
~220V 50Hz |
| 7 |
Leistung |
1,2KW |
| 8 |
Gewicht |
700Kg |
| 9 |
Gesamtmaß |
2495×1500×2150mm(L×B×H) |
3.Elektrische Konfiguration
| SN |
Name |
Marke |
|
| 1 |
SPS |
Schneider |
|
| 2 |
Touchscreens |
Schneider |
|
| 3 |
Wechselrichter |
Schneider |
|
| 4 |
Zähloptik |
Sick |
|
| 5 |
Schaltnetzteil |
Schneider |
|
| 6 |
Druckschalter |
SMC |
|
| 7 |
Pneumatikzylinder |
FTEC/AIRTAC |
|
| 8 |
Magnetventil |
FTEC |
|
| 9 |
Tasten |
Schneider |
|
| 10 |
Schutzschalter |
Schneider |
|
4.Arbeitsprozess
① Verschließen (Drehteller-Verschließen, positives Verschließen in die Verschließnut, negatives Verschließen zurück zum Verschließgerät)
② Einführen in den Behälter (vor dem Einführen des Drehkopfes, Verwendung eines Riemens zum Greifen des Behälters in den
Behälter für Behälter)

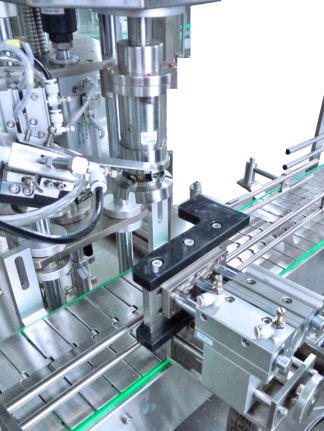

③ Deckel greifen (Verwendung einer Form zum Abkratzen des Deckels zum Greifer unter dem Drei-Klaue-Greifer
zum Greifen der Form des Deckels, bereit zum Drehen des Deckels)
④ Verschließen (Verwendung einer Formpositionierung zum Verschließen)
⑤ Entladen des Behälters (Verschließen beendet, Behälter aus dem Gerät)
5. Anwendbarer Fasstyp
Weit verbreitet in der Agrochemie, Feinchemie, täglichen Chemie, Düngemitteln, Ölen und anderen Industrien für das automatische Verschließen von 5-30L quadratischen, flachen Fässern.
6. Vorteil
6.1 Die gesamte Maschine verwendet französische Schneider-Konfiguration, integriertes elektronisches Steuersystem, stabiler, zuverlässiger, sicherer, umweltfreundlicher, geringer Energieverbrauch.
6.2 Extra-großes Verschließgerät, einfaches Einstellen des Verschließens, geeignet für alle Arten von universellen Deckeltypen.

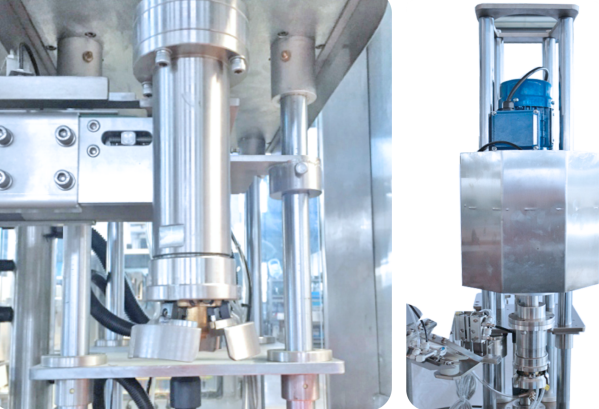

6.3 Hohe Präzision: unabhängiger Motor zum Verschließen, einstellbares Drehmoment ohne Beschädigung des Deckels, Gewährleistung eines konstanten Verschließdrehmoments und einer hohen Erfolgsquote.
