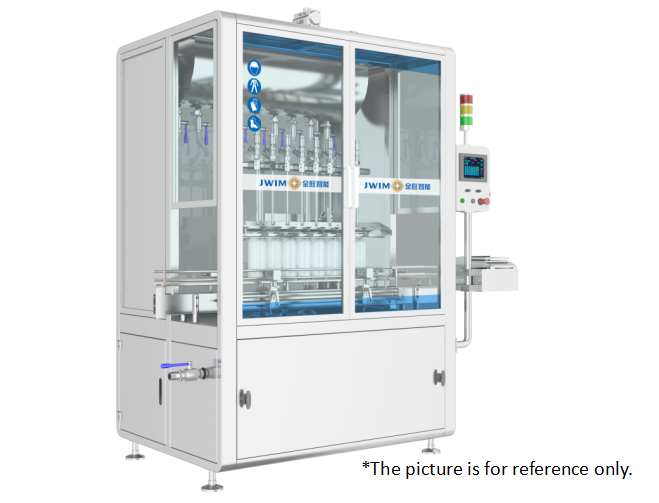

Pestizidfüllmaschine mit optimierten Einlassgrößen für eine reibungslose Materialzufuhr und eine gleichbleibende Füllleistung

3.Technische Parameter

1	Füllkapazität	100 ml Flasche ≤3200 BPH 500 ml Flasche ≤1500 BPH 1000 ml Flasche ≤ 1000 BPH *Wasser als Medium, je nach Produktgröße, Verpackungsmaterial, Materialeigenschaften usw.
2	Flaschen für die Anwendung	Runde Flasche:Φ40-95mm Flaschenhöhe 80-230mm
3	Füllgenauigkeit	Der Wert des Prüfstoffs ist zu messen. *Die Messgenauigkeit variiert je nach Eigenschaften des Materials, der Füllmenge und der Zuführvorrichtung.
4	Eintrittshöhe	2300 mm
5	Einlassdurchmesser	Φ35 mm
6	Außendimension der Fülldüse	Φ12 mm
7	Minimaler Flaschenhals	≥ Φ16 mm
8	Luftquelle	0.6-0.8MPa
9	Stromquelle	~380V 50Hz/0,7KW
10	Außendimension:	1695 × 970 × 2430 mm
11	Gewicht	Ungefähr 500 Kilo.

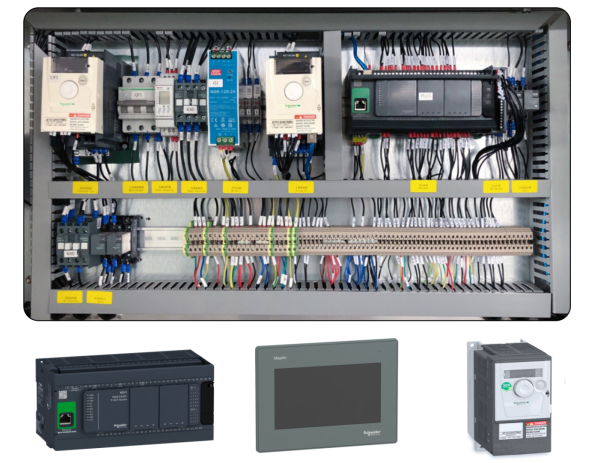

4.Elektrische Konfiguration

S.N.	Name	Marke
1	PLC	Schneider
2	Berührungsschirm	Schneider
3	Frequenzumrechner	Schneider
4	Zählung der photoelektrischen	Krank
5	Schaltnetzteil	Schneider
6	Druckschalter	SMC
7	Zylinder	FTEC
8	Elektromagnetische Ventile	FTEC
9	Schaltfläche	Schneider
10	Alarmlicht	Schneider
11	Bremser	Schneider



5.Arbeitsprozess

6.VorwärtsTag

6.1 Es wird in der Tiermedizin, in der Feinchemie, in der täglichen Chemie, in Düngemitteln, in Öl und anderen Industriezweigen häufig für die automatische Füllung von 50-1000 ml-Flaschen verwendet.

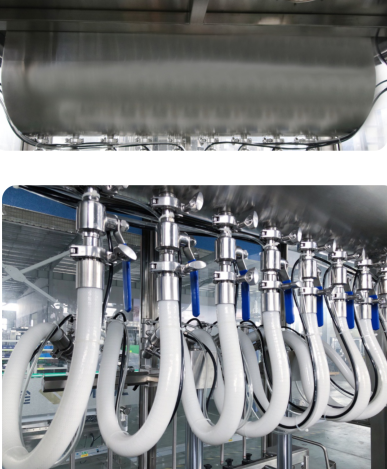

6.2 Die Materialbox ist mit einem kreisförmigen Boden entworfenDas Ventil der Füllmaschine ist schnell zu installieren,die für das Abmontieren und Reinigen geeignet istDie Materialbox enthält eine Reinigungskugel, die für die Reinigung bequemer ist.

6.3 Das elektrische Steuerungssystem hat die Schneider-Konfiguration, integriertes elektrisches Steuerungssystem, stabiler und zuverlässiger, sicherer und umweltfreundlicher, geringer Energieverbrauch.

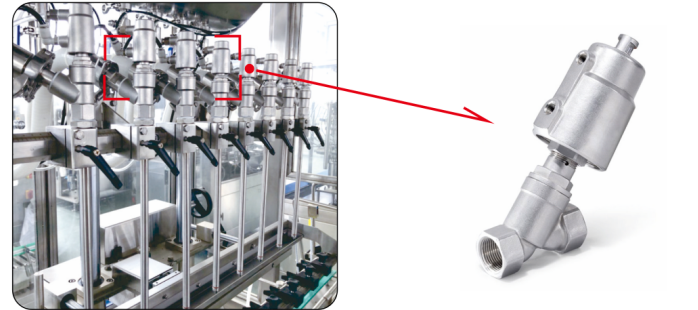

6.4.Mit Qingdao ESG integrierter Präzisionsgusswinkel-Sitzventil,Das Aussehen ist exquisit und exquisit, die lange Lebensdauer ist einfach zu installieren, die Fülldosis ist stabil, langlebig und zuverlässig.

6.5. Elektronisches Wiegesystem, Dosierungsanpassung erfolgt mit einem Knopf. (Diese Funktion ist optional)

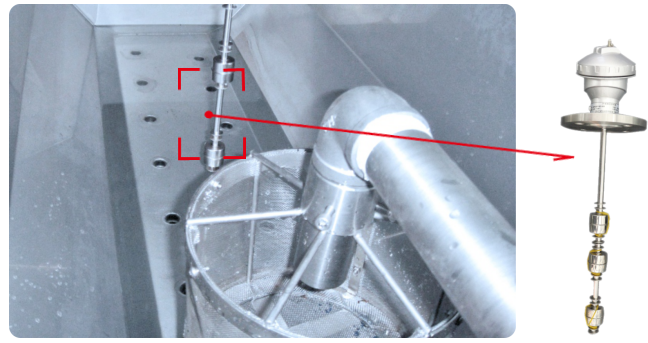

6.6.Das Zuführrohr ist mit einem abnehmbaren Filter ausgestattet-Bildschirmum zu verhindern, dass das Füllventil die Füllgenauigkeit und die Lebensdauer des Ventils durch Verunreinigungen beeinträchtigt.,Es werden Geräte zur Erkennung des hohen und niedrigen Flüssigkeitsniveaus sowie für Schall- und Lichtmeldevorrichtungen hinzugefügt, um einen abnormalen Flüssigkeitsniveaus zu verhindern.

6.7Die gesamte Maschine besteht aus hochwertigem SUS304 Edelstahl.Die Außenabdeckung aus Edelstahl und gehärtetem Glasverschluss versiegt den Maschinenkörper, der besser an die agrochemische Produktionsumgebung angepasst ist.Der vorbehaltene Luftanschluss über dem Füllkopf hat einen Durchmesser von Φ (120 mm), die mit dem Luftinduktionssystem der Fabrik verbunden werden kann, um das während des Füllvorgangs erzeugte Abgas abzugeben.
