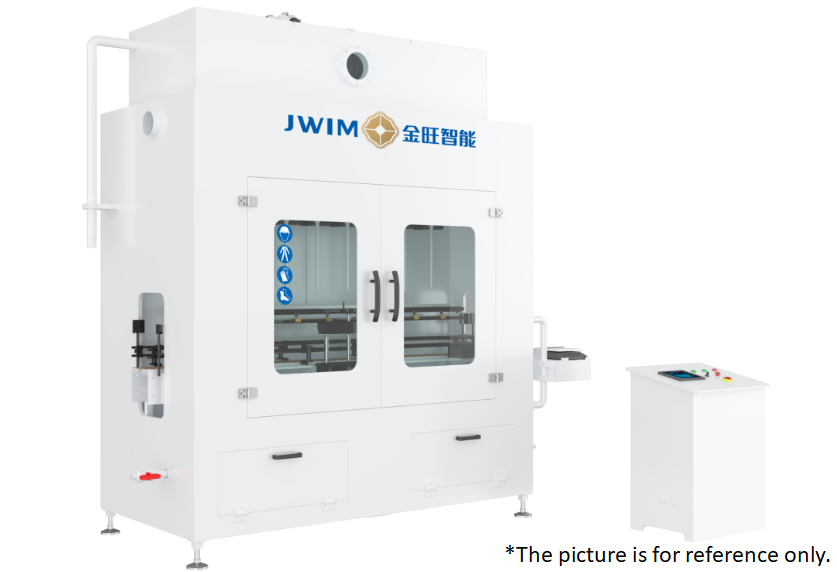

CDP30-6E Mikrocomputer lineare Füllmaschine
1Einführung
CDP30-6E Microcomputer Linear Filling Machine eignet sich für das Verpacken von Material mit guter Flüssigkeit.Es wird vom PLC gesteuert., menschliche Schnittstelle und einfache Bedienung.
2.Dimension der Maschine
3.Technische Parameter
1 Füllkapazität 1000 ml Flasche ≤ 800 BPH 5000 ml Flasche ≤ 350 BPH
*Wasser als Medium, je nach Produktgröße, Verpackungsmaterial, Materialeigenschaften usw.
2 Flaschen für die Anwendung Runde Flasche:Φ40-95mm Flaschenhöhe 80-230mm
Flachflasche:L:80-200mm W:80-140mm H:140-340mm
3 Füllgenauigkeit ±4 g (±1000 ml); ±10 g (±5000 ml)
*Die Messgenauigkeit variiert je nach Eigenschaften des Materials, der Füllmenge und der Zuführvorrichtung.
4 Eintrittshöhe 2560 mm
5 Einlassdurchmesser Φ35 mm
6 Luftquelle 0.6-0.8MPa
7 Stromquelle ~380V 50Hz/0,2KW
8 Außendimension: 2300×1030×27550mm ((L×W×H)
9 Gewicht Ungefähr 650 Kilo.
4.Elektrische Aufstellung
S.N. Name Marke Anmerkungen
1 PLC Schneider
2 Berührungsschirm Schneider
3 Frequenzumrechner Schneider
4 Zählung der photoelektrischen Krank
5 Schaltnetzteil Schneider
6 Druckschalter SMC
7 Zylinder FTEC
8 Elektromagnetische Ventile FTEC
9 Schaltfläche Schneider
10 Alarmlicht Schneider
11 Bremser Schneider
6Vorteil
6.1. gute Korrosionsfähigkeit, geeignet für die automatische Füllung von korrosiver Flüssigkeit mit guter Flüssigkeit.
6.2- Außenrahmen, Materialbox, Zuführrohr, Förderrahmen, Füllkopf, Flüssigkeitsmessgerät, Ventil,Messerstützfläche usw. sind aus korrosionsschutzfähigem PP-Material mit guter Korrosionsschutzleistung hergestellt.
6.3- Flüssigkeitsspeicher, Zylinderblockmesser, Aktorübergangsteile, Füllkopfheber, photoelektrische Halterung, Gießrohr, Auspuffrohr mit Teflonbehandlung,Korrosionsbeständigkeit.
6.4. unabhängige elektrische Schachtelkonstruktion, gehärtetes Glas Türdeckel zur Versiegelung des Maschinenkörpers, Luftabgassystem über dem Füllkopf,die Schnittstelle kann mit dem Luftverbrennungssystem der Fabrik verbunden werden, um das während des Füllprozesses erzeugte Abgas abzugeben., die sicherer und umweltfreundlicher ist.
6.5. Der Füllkopf verwendet die Luftzylinder-Dippen-Füllmethode,die den Schaum des Schaumstoffs reduzieren und die Verunreinigung des Flaschenöffens durch das Überlaufen des Stoffes verhindern kann
6.6Das elektrische Steuerungssystem nimmt die Schneider-Konfiguration an, integriertes elektrisches Steuerungssystem, stabiler und zuverlässiger, sicherer und grüner, geringer Energieverbrauch.
6.7. der Name der Luftröhre und das Elektrobildzeichen auf der Ausrüstung, das für Wartung und Reparatur geeignet ist.
6.8Mehrkanal-intelligentes Erkennungssystem
1Zusätzlich zur normalen Flüssigkeitsspiegelkontrolle werden zur Verhinderung eines abnormalen Flüssigkeitsspiegels auch Geräte zur Erkennung des hohen und niedrigen Flüssigkeitsspiegels sowie zum Schall- und Lichtalarm hinzugefügt.
2Der Luftdruck des SMC in Japan wird getestet.Wenn der Luftdruck unter dem eingestellten Wert liegt, schaltet sich das Gerät automatisch ab.
