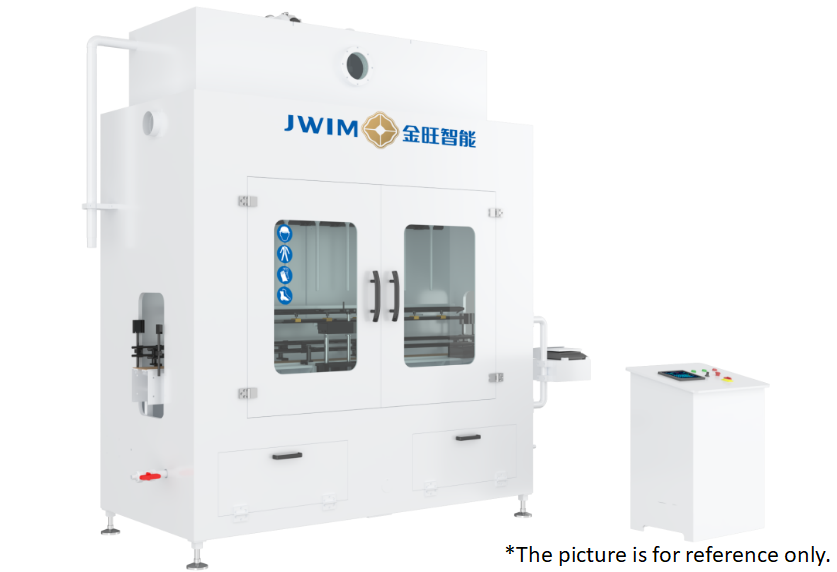

CDP30-6E Mikrocomputer-Linearabfüllmaschine
1. Einleitung
Die CDP30-6E Mikrocomputer-Linearabfüllmaschine eignet sich für Verpackungsmaterialien mit guter Fließfähigkeit. Sie verwendet eine vertikale Struktur mit konstantem Flüssigkeitsstand und Zeit, um eine präzise Abfüllung zu realisieren. Sie wird von der SPS, der Mensch-Maschine-Schnittstelle gesteuert und ist einfach zu bedienen.
2. Maschinenabmessungen
3. Technische Parameter
1 Abfüllkapazität 1000ml Flasche ≤800BPH 5000ml Flasche ≤350BPH
*Wasser als Medium, variiert je nach Produktgröße, Verpackungsmaterial, Materialeigenschaften usw.
2 Geeignete Flaschen Runde Flasche: Φ40-95mm Flaschenhöhe 80-230mm
Flache Flasche: L:80-200mm B:80-140mm H:140-340mm
3 Abfüllpräzision ±4g (1000ml); ±10g (5000ml)
*Die Messgenauigkeit variiert je nach Materialeigenschaften, Abfüllmenge und Zuführvorrichtung
4 Einlasshöhe 2560mm
5 Einlassdurchmesser Φ35mm
6 Luftquelle 0,6-0,8MPa
7 Stromquelle ~380V 50Hz/0,2KW
8 Außenabmessungen: 2300×1030×27550mm (L×B×H)
9 Gewicht ca. 650Kg
4. Elektrische Konfiguration
S.N. Name Marke Bemerkungen
1 SPS Schneider
2 Touchscreen Schneider
3 Frequenzumrichter Schneider
4 Zähllichtschranke SICK
5 Schaltnetzteil Schneider
6 Druckschalter SMC
7 Zylinder FTEC
8 Magnetventil FTEC
9 Taster Schneider
10 Warnleuchte Schneider
11 Schutzschalter Schneider
6. Vorteile
6.1. Gute Korrosionsbeständigkeit, geeignet für die automatische Abfüllung von korrosiven Flüssigkeiten mit guter Fließfähigkeit.
6.2. Der Außenrahmen, der Materialbehälter, das Zuführrohr, der Förderrahmen, der Abfüllkopf, die Flüssigkeitsstandserkennung, das Ventil, der Messerhalter und so weiter sind aus korrosionsbeständigem PP-Material mit guter Korrosionsbeständigkeit gefertigt.
6.3. Flüssigkeitsansammlungsbehälter, Zylinderblockmesser, Aktuator-Übergangsteile, Abfüllkopf-Hubteile, Foto-Elektrik-Halterung, Gewinderohr, Abluftrohr mit Sprüh-Teflon-Behandlung, korrosionsbeständige Leistung.
6.4. Unabhängiges Design des Elektroschranks, Abdeckung aus gehärtetem Glas zur Abdichtung des Maschinenkörpers, das Abluftsystem über dem Abfüllkopf, dessen Schnittstelle mit dem induzierten Luftsystem der Fabrik verbunden werden kann, um während des Abfüllvorgangs entstehende Abgase abzuleiten, was sicherer und umweltfreundlicher ist.
6.5. Der Abfüllkopf verwendet die Tauchfüllmethode mit einem Luftzylinder, die den Schaum von schäumendem Material reduzieren und die Verschmutzung des Flaschenhalses durch Überlaufen des Materials verhindern kann.
6.6. Das elektrische Steuerungssystem verwendet die Schneider-Konfiguration, integriertes elektrisches Steuerungssystem, stabiler und zuverlässiger, sicher und umweltfreundlich, geringer Energieverbrauch.
6.7. Die Beschriftung der Luftleitungen und Fotoelektrik auf der Ausrüstung erleichtert Wartung und Reparatur.
6.8. Mehrkanaliges intelligentes Erkennungssystem
①Zusätzlich zur normalen Arbeitsflüssigkeitsstandskontrolle sind Hoch- und Niedrigflüssigkeitsstandserkennung sowie Ton- und Lichtalarmanlagen vorhanden, um anormale Flüssigkeitsstände zu verhindern.
②Der Luftdruck von SMC in Japan wird geprüft. Wenn der Luftdruck unter dem eingestellten Wert liegt, gibt die Anlage einen Alarm aus und stoppt automatisch.
